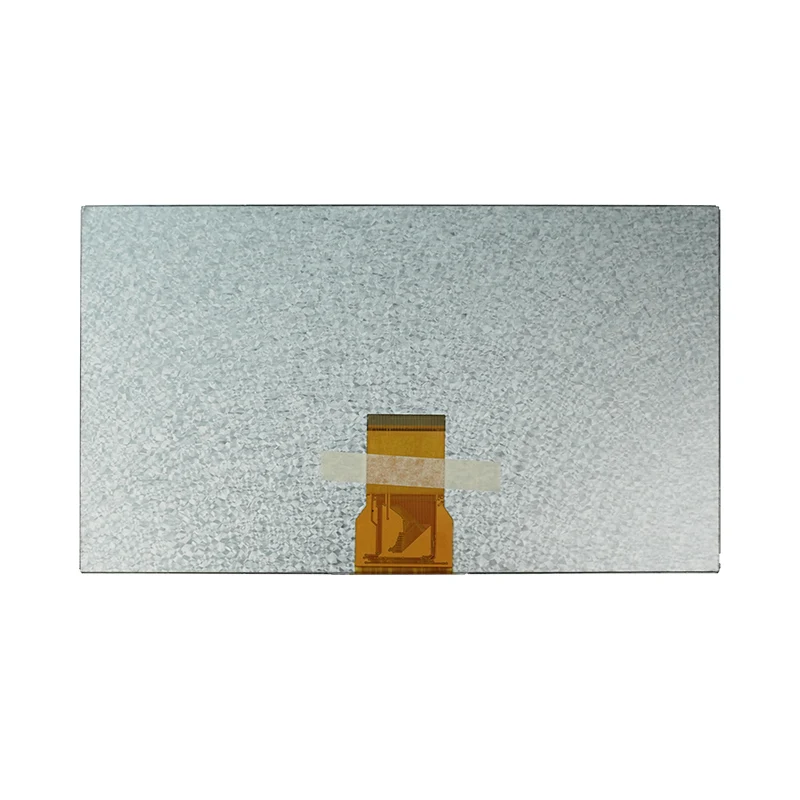

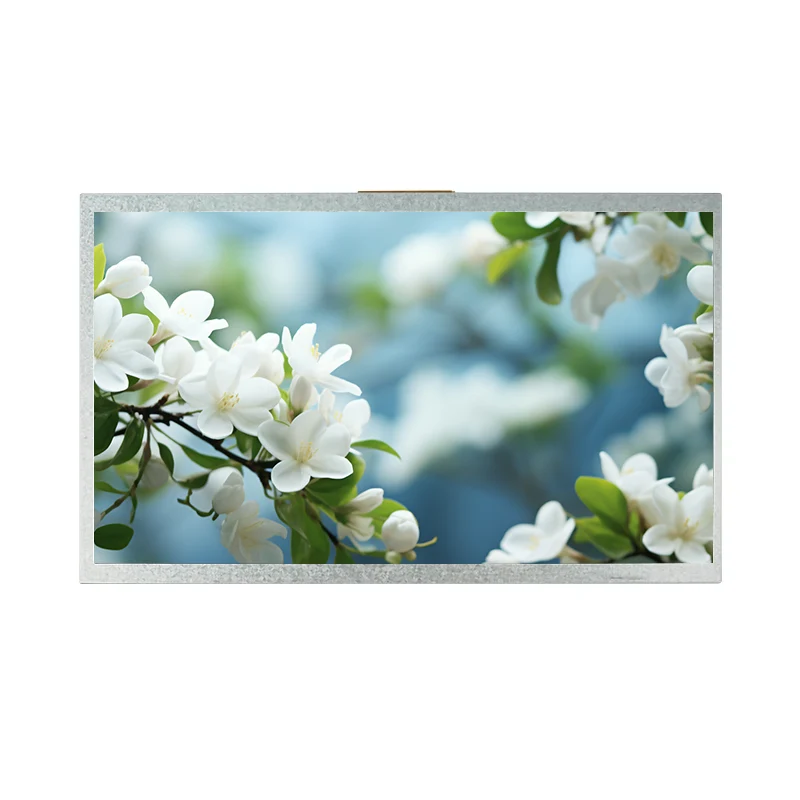

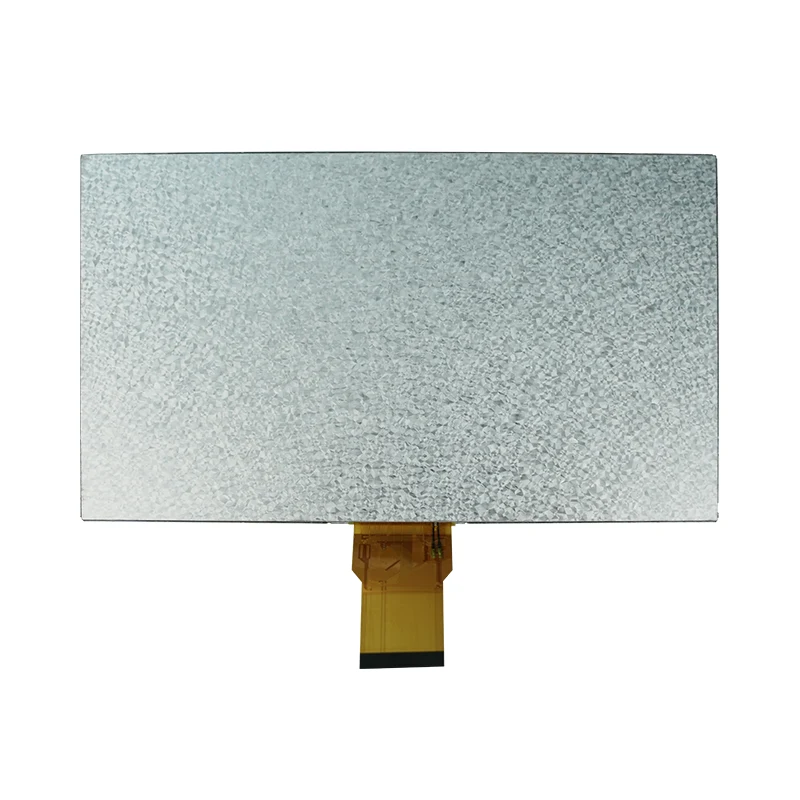

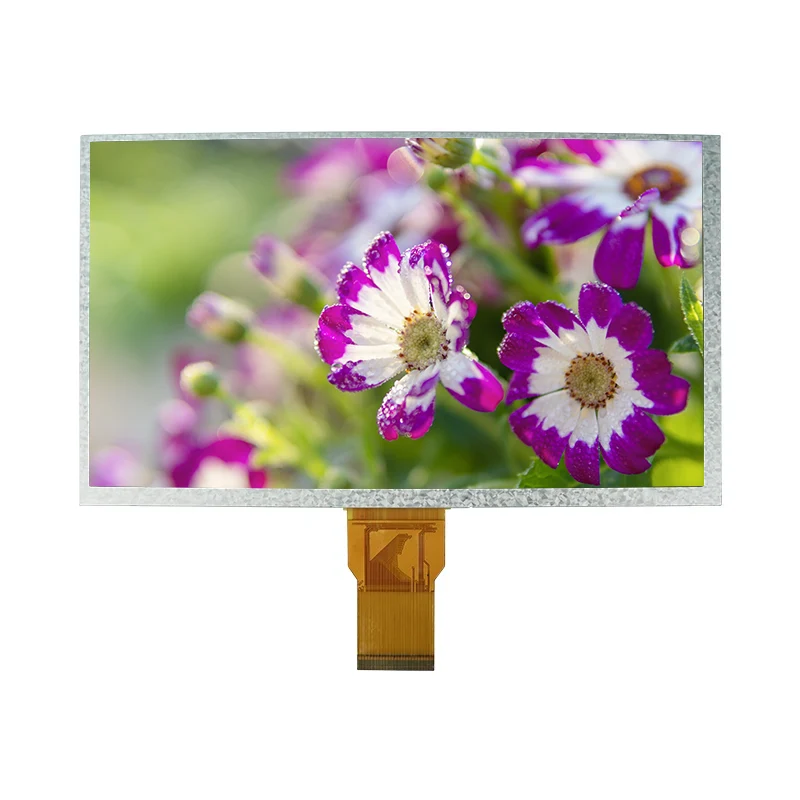

9.0 'Transmissive Color TFT LCD ماژول نمایشگر

مشخصات اصلی

اندازه نمایش

9.0 اینچی A-SI TFT-LCD (انتقال دهنده)

وضوح

800 (RGB) 480 پیکسل (RGB-Stripe)

جهت مشاهده

ساعت 6

حالت نمایش

TN معمولی سفید

رابط

RGB موازی 24 بیتی (رابط MPU)

مشخصات قدرت

ولتاژ عرضه دیجیتال (DVDD)

3.0 ولت (حداقل) - 3.3 ولت (نوع) - 3.6 ولت (حداکثر)

ولتاژ تأمین آنالوگ (AVDD)

9.4 V (min) - 9.6 V (نوع) - 9.8 V (حداکثر)

دروازه روی ولتاژ (VGH)

17 v (min) - 18 v (نوع) - 19 v (حداکثر)

دروازه خاموش ولتاژ (VGL)

-6.6 v (min) -6 v (نوع) -5.4 v (حداکثر)

ولتاژ VCOM

3.7 ولت (نوع)

مشخصات نور پس زمینه

پیکربندی LED

LED WHITE 18 پوند (آرایه 6 × 3)

کل جریان LED

120 در (6 20 20)

ولتاژ رو به جلو (VL)

9.0 ولت (تایپ) - 9.9 ولت (حداکثر)

درخشندگی LED

3000 cd cd / m²

درخشندگی LCM

120 CD/m² (نوع)

طول عمر

20،000 ساعت

مشخصات زیست محیطی

دمای عملیاتی

-20.0 ℃ تا 70.0

دمای ذخیره سازی

-30.0 ℃ تا 80.0

مشخصات زمان بندی

فرکانس DCLK

33.3 مگاهرتز (تایپ) - 50 مگاهرتز (حداکثر)

کل دوره افقی (TH)

928 چرخه DCLK

دوره کل عمودی (تلویزیون)

525 خط افقی

ایوان پشت HS (THB)

88 چرخه DCLK

در مقابل ایوان پشت (TVB)

32 خط افقی
