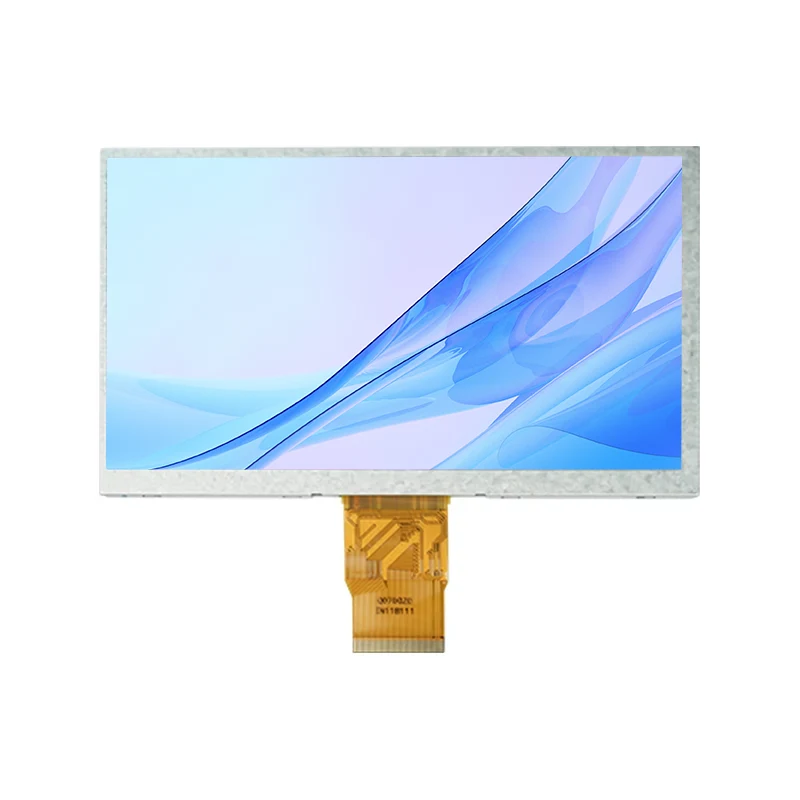

7.0 '' angle angle angle color tft lcd ماژول نمایشگر

مشخصات اصلی

اندازه نمایش

7.0 اینچی IPS TFT-LCD

وضوح

1024 × RGB × 600 (WVGA)

پیکسل

0.1506 (ساعت) 0.1432 × (V) میلی متر

منطقه فعال

154.21 (ساعت) 85.92 × (V) میلی متر

ابعاد طرح بندی

165 (W) 100 × (ساعت) × 3.5 (د) میلی متر

حالت نمایش

به طور معمول سیاه (فناوری IPS)

رابط

TTL موازی RGB (FPC 50 پین)

درمان سطحی

ضد تابش (پوشش سخت 2H/3H)

خصوصیات الکتریکی

ولتاژ عرضه دیجیتال (VDD)

3.3V (3.0-3.6V)

ولتاژ تأمین آنالوگ (AVDD)

9.6V (9.4-9.8V)

ولتاژ دروازه TFT (VGH/VGL)

18V (17-19V) / -6V (-7-5V)

مصرف فعلی (تایپ)

VDD: 30mA ، AVDD: 35MA ، VGH: 0.5mA ، VGL: 1MA

ولتاژ نور پس زمینه/جریان

9.6 ولت (8.4-10.6 ولت) / 180mA (27 LED)

دمای عملیاتی

-20 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره سازی

-30 درجه سانتیگراد تا +80 درجه سانتیگراد

خصوصیات نوری

درخشندگی (تایپ)

450 CD/m² (نقطه مرکزی)

نسبت کنتراست (تایپ)

800: 1 (زاویه دید 0 درجه)

زمان پاسخ (تایپ)

25ms (افزایش + پاییز)

زاویه مشاهده (H/V)

80 درجه/80 درجه (CR> 10)

Color Gamut (NTSC)

50 ٪

کروماتیک (سفید)

X: 0.230-0.330 ، Y: 0.260-0.360

رابط و کنترل

نوع اتصال دهنده

HIROSE FH12A-50S-0.55H (FPC 50 پین)

ورودی داده ها

RGB 8 بیتی (عمق رنگ 24 بیتی)

حالت های همگام سازی

حالت DE (پیش فرض) / حالت HS / VS

کنترل جهت را اسکن کنید

L/R (شیفت چپ/راست)/updn (اسکن بالا/پایین)

پشتیبانی dithering

وضوح 8 بیتی (ح) یا 6 بیتی (L)
