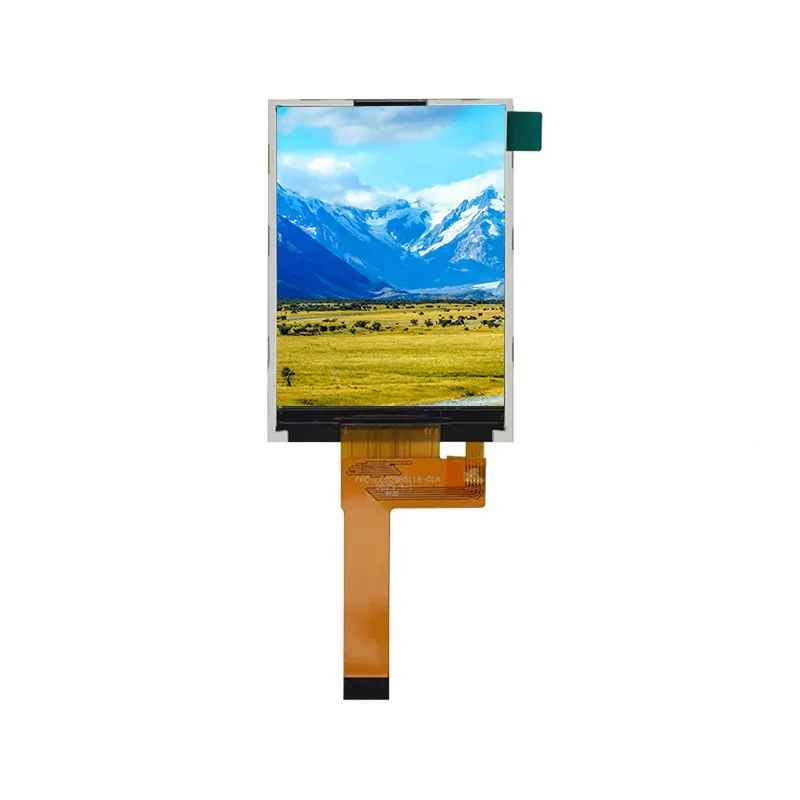

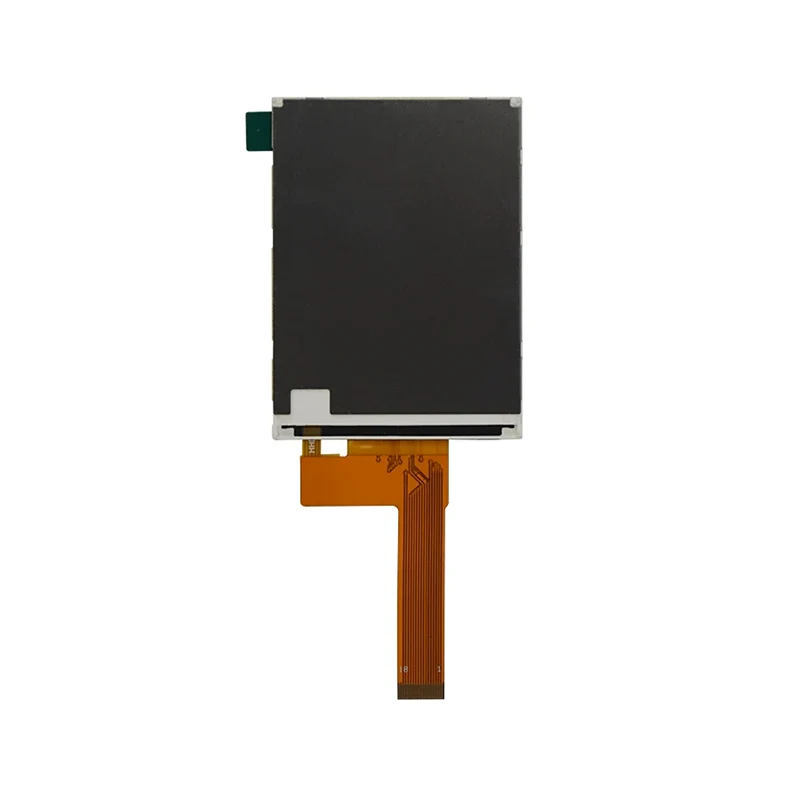

ماژول صفحه نمایش LCD TN TFT استاندارد 2.7 اینچی

ماژول صفحه نمایش LCD استاندارد TN TFT 2.7 اینچی عمدتاً در ال سی دی های خانگی صنعتی و هوشمند استفاده می شود. مانند:

1. ترمینال دستی صنعتی

دستی های صنعتی: ال سی دی های سفارشی برای اسکنرهای PDA/بارکد

ال سی دی های بادوام | ایده آل برای آشکارسازهای صنعتی و پایانه های داده

ال سی دی های پیشرفته برای اسکنرهای موجودی و چاپگرهای قابل حمل

نمایشگرهای با کیفیت بالا - ساخته شده برای دستگاه های دستی صنعتی

2. خانه هوشمند

کنترل پنل خانه هوشمند | راه حل های ال سی دی پیشرفته سفارشی

ال سی دی های بادوام برای قهوه سازها، جاروبرقی رباتی و فر

نمایشگرهای خانه هوشمند – با کیفیت بالا و مناسب

جزئیات

مشخصات ماژول صفحه نمایش LCD TN TFT استاندارد گرافیکی 2.7 اینچی سفارشی Tianfu

یک تجربه کاربردی در دنیای واقعی از Tianfu: دیدگاه یک سازنده پایانه داده تلفن همراه

"هنگام توسعه نسل جدید PDA صنعتی، این ماژول صفحه نمایش LCD TN TFT استاندارد گرافیکی 2.7 اینچی به انتخاب نهایی ما تبدیل شد. نور پس زمینه با روشنایی بالا (نسخه 500 cd/m² را سفارشی کردیم) و درمان ضد تابش به طور کامل نقطه درد تشخیص محتوای صفحه نمایش دشوار در نور شدید در فضای باز را برطرف کرد."

نسبت صفحه عریض 960×240 با منطق تعامل پایانه‌های داده تلفن همراه بسیار سازگار است: فضای افقی برای نمایش کامل بارکدها و شماره‌های بارنامه کافی است، در حالی که طرح عمودی کاملاً با طراحی رابط کاربری کلاسیک «منطقه نمایش اطلاعات + دکمه‌های ثابت پایین» مطابقت دارد و عملکرد کارآمد را در یک فضای فشرده امکان‌پذیر می‌سازد.

"ویژگی مصرف کم مصرف رابط SPI مستقیماً عمر باتری ترمینال را بهبود می بخشد. با مصرف انرژی منطقی تنها 8 میلی آمپر برای ماژول، همراه با استراتژی کنترل درجه بندی نور پس زمینه خودمان، عمر کلی باتری دستگاه در سناریوهای عملیات اسکن مداوم تقریباً 18٪ افزایش یافته است."

پایداری دمای گسترده (20- تا 70 درجه سانتیگراد) و قابلیت اطمینان مکانیکی ماژول، آزمایش‌های دقیق ما، از جمله تست‌های چرخه دمای بالا و آزمایش‌های افت 1.2 متری را پشت سر گذاشته است و به طور کامل الزامات دوام در محیط‌های صنعتی را برآورده می‌کند.

بهینه سازی و پشتیبانی هدفمند

ما راه حل های پیشرفته ای برای چنین برنامه هایی ارائه می دهیم:

ویژگی های انحصاری: درایور نور پس زمینه پیشرفته (پشتیبانی از کاهش نور PWM/بیدار شدن سریع)، لمس دستکش، طراحی ضد تداخل، و کیت حالت صرفه جویی در انرژی.

سفارشی سازی صنعت: نسخه های سفارشی شده بهینه شده برای سناریوهایی مانند تدارکات سریع، انبارداری زنجیره سرد و بازرسی در فضای باز در دسترس هستند.

پشتیبانی سریع: طرح های مرجع سازگار با موتورهای اسکن اصلی، ابزارهای تست خط تولید و تضمین تامین طولانی مدت را ارائه دهید.

بازخورد مشتری

"طی 18 ماه گذشته، ما به طور تجمعی بیش از 35000 واحد از این ماژول را در سه محصول ترمینال خود استفاده کرده ایم. چیزی که ما را بیشتر راضی می کند سازگاری عالی و پاسخگویی فنی بسیار سریع است که تضمینی محکم برای تولید در مقیاس بزرگ و تعمیر و نگهداری پس از فروش ما است. Tianfu یک کارخانه LCD قابل اعتماد و سفارشی است، ما همیشه به آنها اعتماد داریم."

برنامه ماژول صفحه نمایش TFT LCD Tianfu 2.7 اینچی

زمان پیشرو تیانفو

سوالات متداول

Q1: چگونه بین رابط های SPI و RGB یکی را انتخاب کنیم؟

A: این دو رابط نیازهای مختلف برنامه را برآورده می کنند:

رابط SPI دارای تعداد کمی پین (معمولاً 3-4 خط داده) است که برای سناریوهایی که منابع پین MCU محدود است و نیازهای نرخ تازه سازی کم است، ایده آل است، مانند نمایش تصاویر ثابت یا به روز رسانی آهسته داده ها.

رابط RGB انتقال موازی داده را با نرخ تازه سازی بالاتر امکان پذیر می کند، مناسب برای نمایش محتوای پویا، ویدیوها یا گرافیک های با تغییر سریع، اما به منابع پین بیشتری نیاز دارد.

Q2: چرا نور پس زمینه به ولتاژ نسبتاً بالایی 8.7-10.2V نیاز دارد؟

A: این ماژول از یک طراحی نور پس زمینه با چندین LED متصل به موازات استفاده می کند. نیاز به ولتاژ نسبتاً بالا معمولاً به این معنی است که نور پس‌زمینه متشکل از چندین LED است که به صورت سری به هم متصل شده‌اند، که می‌توانند روشنایی یکنواخت و کافی را ارائه دهند. در استفاده واقعی، یک مدار درایور نور پس زمینه اختصاصی مورد نیاز است. نمی توان آن را مستقیماً به منبع تغذیه منطقی 3.3 ولت وصل کرد.

Q3: آیا محدوده دمای عملیاتی ماژول الزامات کاربرد صنعتی را برآورده می کند؟

ج: بله. محدوده دمای عملیاتی 20- تا 70+ درجه سانتیگراد نیازهای اکثر محیط های صنعتی را پوشش می دهد. برای محیط‌های شدیدتر (مانند کارگاه‌های سرمای شدید یا دمای بالا در فضای باز)، می‌توانیم نسخه‌ای با دمای گسترده (سفارشی‌سازی مورد نیاز) ارائه کنیم که شرایط خاص -40 تا +85 درجه سانتی‌گراد را برآورده می‌کند.

Q4: آیا محدوده دمای عملیاتی ماژول الزامات کاربرد صنعتی را برآورده می کند؟

ج: بله. محدوده دمای عملیاتی 20- تا 70+ درجه سانتیگراد نیازهای اکثر محیط های صنعتی را پوشش می دهد. برای محیط‌های شدیدتر (مانند کارگاه‌های سرمای شدید یا دمای بالا در فضای باز)، می‌توانیم نسخه‌ای با دمای گسترده (سفارشی‌سازی مورد نیاز) ارائه کنیم که شرایط خاص -40 تا +85 درجه سانتی‌گراد را برآورده می‌کند.

Q5: چگونه این صفحه نمایش را رانندگی کنیم؟ چه مدارهای جانبی مورد نیاز است؟

A: یک سیستم اساسی نیاز دارد:

منبع تغذیه منطقی 3.3 ولت (دقت ± 5%)

مدار راه انداز نور پس زمینه 8-10 ولت (جریان ثابت 15-25 میلی آمپر)

کنترلر MCU یا نمایشگر (پشتیبانی از رابط SPI یا RGB)

اختیاری: کنترل کننده صفحه لمسی (برای نسخه های دارای قابلیت لمسی)

ما نمودارهای مدار طراحی مرجع کامل و کدهای نمونه درایور (پلتفرم های پشتیبانی مانند STM32، ESP32 و Arduino) را ارائه می دهیم.

Q6: چه جنبه هایی از سفارشی سازی برای این صفحه نمایش پشتیبانی می شود؟

A: ما خدمات سفارشی سازی مدولار پیشرو در صنعت را با گزینه های اصلی سفارشی سازی از جمله:

سفارشی سازی رابط و پین

موقعیت اتصال FPC و ترتیب پین را متناسب با طرح PCB خود تنظیم کنید

مجموعه دستورات رابط SPI را برای مطابقت با تراشه کنترل اصلی خود سفارشی کنید

رابط I2C را برای نمایشگرهای لمسی یا حسگرهای نور محیط اضافه کنید

تنظیم عملکرد نوری

مواد کریستال مایع را با زوایای دید متفاوت جایگزین کنید (IPS/FFS/TN)

تنظیم روشنایی نور پس زمینه (محدوده اختیاری: 150-800 cd/m²)

تغییر زاویه پلاریزر (0°/90°/180°/270°)

درمان های سطحی مانند ضد تابش نور و اثر انگشت را اضافه کنید

انطباق سازه مکانیکی

تنظیم ضخامت کلی ماژول (حداقل ضخامت تا 1.8 میلی متر)

طول FPC و جهت خروج کابل را تغییر دهید

موقعیت های سوراخ نصب را اضافه یا کاهش دهید

طراحی قاب را برای الزامات خاص آب بندی تطبیق دهید

سازگاری ویژه با محیط

نسخه با دمای گسترده (-40 درجه سانتیگراد تا +85 درجه سانتیگراد)

نسخه با روشنایی بالا برای دید در فضای باز

طراحی تقویت شده مقاوم در برابر لرزش
