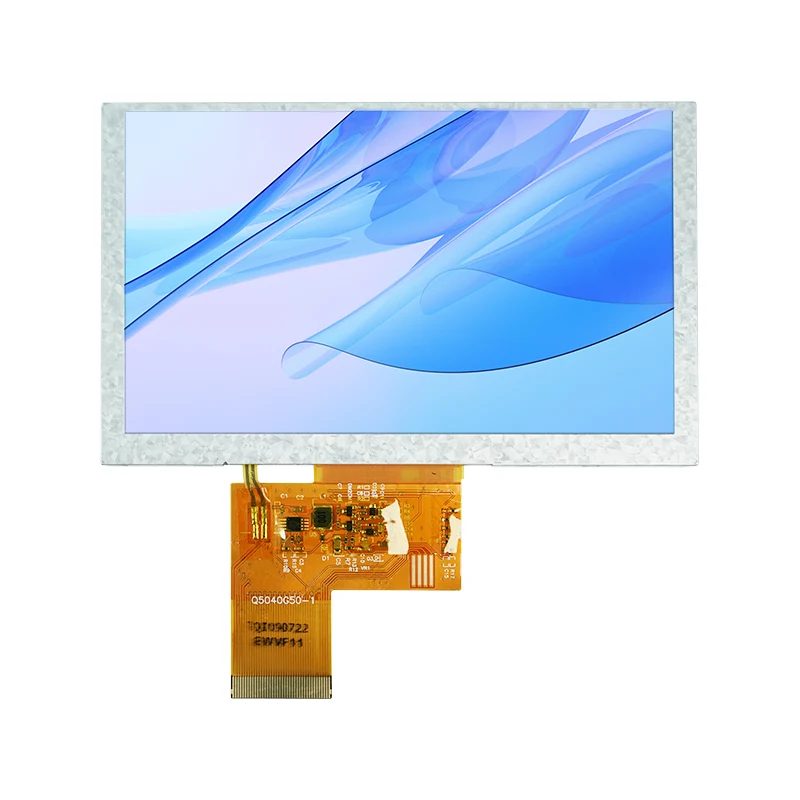

صفحه نمایش TFT LCD هوشمند: راهنمای عملی از انتخاب تا توسعه استقرار

در طراحی سیستم تعبیه شده و تعامل انسان و ماشین،نمایشگر هوشمند TFT LCDدیگر صرفاً یک "مولفه نمایش" نیست - یک عامل مهم است که تجربه کاربر و موفقیت محصول را تعیین می کند. چه در حال توسعه یک HMI صنعتی، یک پنل کنترل خانه هوشمند، یا یک دستگاه پزشکی دستی باشید، در گستره وسیعی از LCDهای هوشمند TFT موجود در بازار پیمایش می‌کنید و انتخاب درستی را انجام می‌دهید در حالی که اطمینان از استقرار سریع، اغلب پیچیده‌تر از آن چیزی است که به نظر می‌رسد.

1. انتخاب: فقط به اندازه و وضوح نگاه نکنید

رایج‌ترین اشتباه در مرحله انتخاب این است که با این طرز فکر که «درست به نظر می‌رسد» روی یک صفحه قرار می‌گیریم. در واقعیت، تفاوت‌های اصلی بین LCDهای هوشمند TFT اغلب فراتر از برگه مشخصات است.

1.1 نوع رابط: اولین تقسیم بحرانی

نوع رابط مستقیماً تعیین می کند که آیا کنترل کننده اصلی شما می تواند صفحه نمایش را هدایت کند و روند توسعه چقدر پیچیده خواهد بود. انواع رابط های رایج هر کدام کاربردهای مناسب خود را دارند:

نکته ویژه: اگر کنترلر اصلی شما یک MCU مانند STM32F103 است که کنترلر RGB داخلی ندارد، انتخاب مستقیم صفحه رابط RGB بسیار دشوار خواهد بود. شما به یک تراشه پل اضافی (مانند SSD1963) نیاز دارید، یا به جای آن، به یک صفحه نمایش SPI یا رابط موازی بروید.

1.2 تطبیق وضوح و اندازه

وضوح بالاتر همیشه بهتر نیست. در دنیای سیستم‌های تعبیه‌شده با فضای محدود، وضوح بالاتر به معنای استفاده بیشتر از حافظه فریم‌بافر، مصرف انرژی بیشتر و هزینه بالاتر است. یک قانون سرانگشتی این است:

برای نمایش نمادها یا متن های ساده (مثلاً پانل های لوازم خانگی): 240x240 یا 320x320 کافی است
برای رابط های استاندارد انسان و ماشین (به عنوان مثال، پایانه های دستی): 480x480 یا 800x480
برای برنامه هایی که به نمودارها یا تصاویر واضح نیاز دارند: 720x720 یا بالاتر

TFT های مربعی به طور فزاینده ای در پوشیدنی های هوشمند و ابزار صنعتی رایج می شوند. مشخصات معمول شامل 1.3 اینچ (240x240)، 3.4 اینچ (480x480) و 4.0 اینچ (720x720) است.

1.3 سازگاری با محیط: شرایط داخلی، بیرونی یا شدید؟

بسیاری از پروژه ها در مرحله نمونه سازی با صفحه نمایش های استاندارد به خوبی کار می کنند اما پس از استقرار در این زمینه با مشکلاتی مواجه می شوند. سه پارامتر کلیدی شایسته توجه ویژه هستند:

• روشنایی: 300-400 نیت برای استفاده در داخل خانه کافی است. برنامه های نیمه باز به 500-800 نیت نیاز دارند. استفاده کامل در فضای باز و زیر نور مستقیم خورشید به 1000 نیت یا بیشتر برای خوانایی نیاز دارد

• دمای عملیاتی: درجه تجاری: 0 تا 50 درجه سانتیگراد. درجه صنعتی: -20 درجه سانتیگراد تا 70 درجه سانتیگراد. محیط های خودرو یا محیط های شدید به دمای -30 تا 85 درجه سانتیگراد یا بیشتر نیاز دارند

• زاویه دید: برای سناریوهایی که چندین نفر صفحه را مشاهده می‌کنند یا در جایی که دستگاه با زاویه نصب شده است، صفحه نمایش با زاویه دید کامل IPS ترجیح داده می‌شود. صفحه نمایش های TN ارزان تر هستند اما تغییر رنگ قابل توجهی را در زوایای باز نشان می دهند

1.4 صفحه لمسی و درمان سطح

اگر محصول شما به عملکرد لمسی نیاز دارد، فراتر از انتخاب بین انواع مقاومتی و خازنی، چندین جزئیات وجود دارد که به راحتی نادیده گرفته می شوند:

روش لمینیت: باند نوری شفافیت بهتر و کاهش انعکاس را در مقایسه با لمینیت با فاصله هوا ارائه می دهد، اما هزینه بیشتری دارد.
پوشش سطح: پوشش‌های ضد تابش نور (AG)، ضد انعکاس (AR) و ضد اثر انگشت (AF) - برای دستگاه‌های فضای باز یا با روشنایی بالا، ترکیب AG+AR توصیه می‌شود.

سفارشی سازی پوشش شیشه ای: خواه گوشه های گرد، آرم های صفحه ابریشمی، سوراخ ها یا سایر تغییرات زیبایی شناختی مورد نیاز باشد.

2. سخت افزار و درایور: اجتناب از دام

پس از انتخاب صفحه نمایش، طراحی سخت افزار و توسعه درایور مجموعه دیگری از مشکلات احتمالی را معرفی می کند.

2.1 کابل FPC و اتصال

کابل FPC عامل 80 درصد اشکالات صفحه نمایش است. همیشه قبل از وارد کردن یا برداشتن کابل، قفل کانکتور را باز کنید - کشیدن اجباری آن می تواند به کنتاکت های طلایی آسیب برساند. هرگز FPC را در زمانی که سیستم روشن است وصل یا جدا نکنید، زیرا جریان باقیمانده ممکن است رابط را بسوزاند.

هنگام سفارشی سازی FPC، به موارد زیر توجه کنید:

آیا ترتیب پین ها و سطوح ولتاژ با برد اصلی شما سازگار است
این که آیا خم شدن، گشاد شدن یا مسیریابی در اطراف اجزای دیگر مورد نیاز است
آیا طول FPC با طراحی محفظه مکانیکی مطابقت دارد یا خیر

2.2 منبع تغذیه و نور پس زمینه

TFT-LCD ها معمولاً به چندین ریل ولتاژ نیاز دارند: VDD (منطق 3.3 ولت)، VGH (بایاس مثبت)، VGL (بایاس منفی) و موارد دیگر. برق رسانی غیرعادی عامل شماره یک اعوجاج رنگ و سوسو زدن صفحه است. یک روش تشخیصی معمولی بررسی این است که آیا ولتاژ VCOM از مشخصات صفحه داده منحرف می‌شود (به عنوان مثال، بیش از 3.8 ولت اغلب منجر به سوسو زدن محسوس می‌شود).

برای رانندگی با نور پس زمینه، یک راه حل با جریان ثابت با کاهش نور PWM توصیه می شود. اگر فرکانس PWM به کمتر از 150 هرتز برسد، چشم انسان ممکن است سوسو زدن را درک کند. توصیه می شود فرکانس را بالای 200 هرتز افزایش دهید.

2.3 درایور آی سی و کتابخانه گرافیک

آی سی های رایج درایور TFT عبارتند از ILI9341، ST7789 و ST7735. در این میان، ILI9341 فراوان‌ترین مستندات و ساده‌ترین پیاده‌سازی درایور را ارائه می‌دهد و آن را برای برنامه‌های با وضوح 240x320 مناسب می‌کند.

برای کتابخانه های گرافیکی، LVGL و TouchGFX گزینه های اصلی در فضای تعبیه شده هستند. LVGL منبع باز است و از چندین پلتفرم پشتیبانی می کند، در حالی که TouchGFX عمیقاً برای میکروکنترلرهای STM32 بهینه شده است.

3. یک گزینه ویژه: نمایشگرهای سریال هوشمند UART

اگر تیم شما نمی‌خواهد زمان قابل توجهی برای توسعه درایورهای گرافیکی صرف کند، یا اگر کنترل‌کننده اصلی شما منابع محدودی دارد، صفحه سریال UART گزینه‌ای است که ارزش بررسی دارد.

چنین صفحه‌هایی دارای یک MCU داخلی (مانند ATmega328PB) هستند و می‌توان آن‌ها را به سادگی با ارسال دستورات روی پورت سریال کنترل کرد و فقط پین‌های TX و RX را اشغال کرد.

صفحه نمایش های UART موجود در بازار به طور کلی به دو دسته تقسیم می شوند:

اولی راندمان توسعه بسیار بالایی را ارائه می دهد - حتی می توانید رابط کاربری را در رایانه شخصی قبل از فلش کردن آن روی صفحه شبیه سازی کنید. دومی قابلیت های کنترل سطح پایین بیشتری را فراهم می کند.

4. مرجع سریع تشخیص عیب رایج

در نهایت، در اینجا یک چک لیست مرجع سریع برای عیب یابی مشکلات میدان فرکانس بالا آورده شده است - ممکن است در روز صرفه جویی شود:

علامت	جهت تحقیق اولویت
صفحه نمایش خراب، بدون نمایشگر	بررسی کنید که آیا کابل FPC شل یا اکسید شده است (80٪ موارد). تنظیمات وضوح / نرخ تازه سازی را تأیید کنید
اعوجاج رنگ، راه راه های عمودی، لرزش	ولتاژهای تغذیه غیر طبیعی (VGL/VGH/VCOM) را بررسی کنید. بررسی کنید که آیا فرکانس کاهش نور PWM خیلی کم است
تصویر کم نور یا نور پس زمینه کار نمی کند	بررسی پیری LED های نور پس زمینه. ولتاژ خروجی واقعی آداپتور برق را بررسی کنید
رفع نقاط تاریک/سفید روی صفحه نمایش	آسیب فیزیکی یا فشرده سازی از پشت (غیر قابل برگشت - نیاز به تعویض دارد)

انتخاب و توسعه ال سی دی TFT در هسته خود یک مبادله بین هزینه، عملکرد، چرخه توسعه و قابلیت اطمینان است. هیچ "بهترین" صفحه نمایش وجود ندارد - فقط "مناسب ترین" راه حل. امیدوارم این راهنما به شما کمک کند از انحرافات غیرضروری در شروع پروژه خود جلوگیری کنید و به شما این امکان را می دهد که تلاش بیشتری را برای ایجاد یک تجربه محصول واقعاً متمایز متمرکز کنید.
