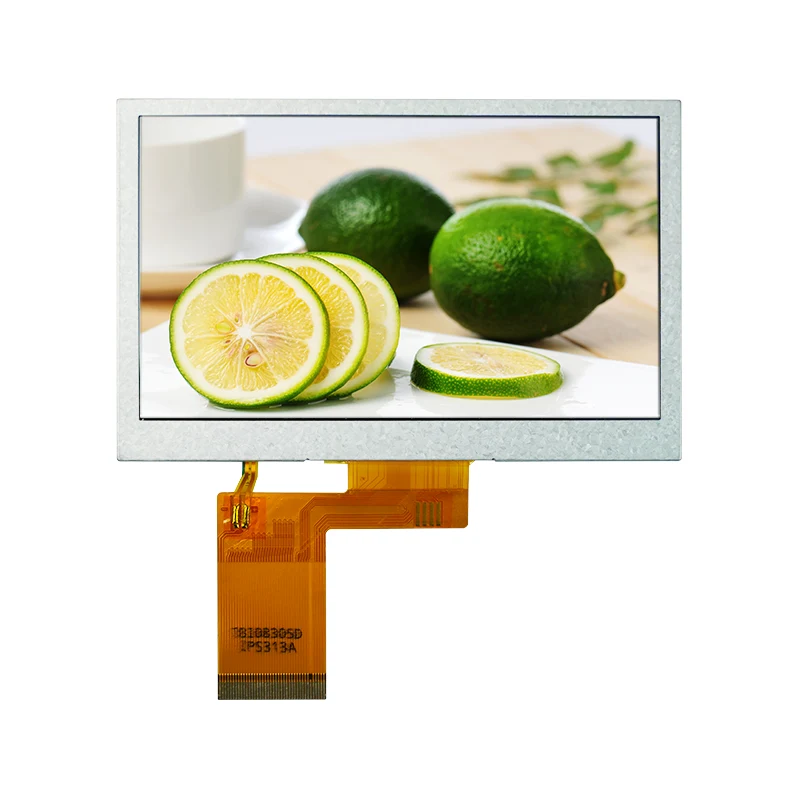

ماژول نمایشگر 4.3 اینچی IPS رنگی TFT LCD

ویژگی های اصلی

• صفحه نمایش با روشنایی بالا: روشنایی معمولی 500 cd/m² (حداقل 450 cd/m²)، که دید واضح را حتی در نور شدید محیط تضمین می کند.

• عملکرد دمای گسترده: از محدوده دمایی -20 تا 60 درجه سانتی گراد پشتیبانی می کند، مناسب برای محیط های صنعتی.

• زاویه دید عریض: زاویه دید افقی معمولی 70 درجه و زاویه دید عمودی 45 درجه تا 60 درجه که امکان مشاهده راحت از چندین زوایای را فراهم می کند.

• پاسخ سریع: زمان پاسخ معمولی 20 میلی ثانیه، ایده آل برای نمایش تصاویر پویا.

• طراحی صرفه جویی در مصرف انرژی: با ولتاژ پایین 3.2 ولت با کارایی بهینه برای نور پس زمینه LED سفید کار می کند.

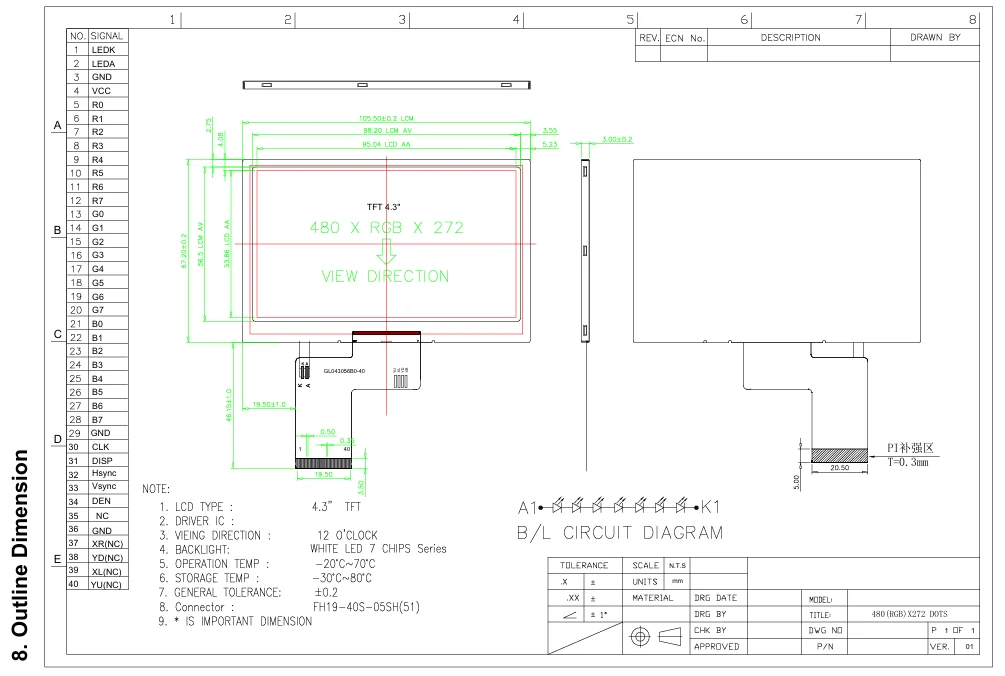

مشخصات ماژول نمایشگر LCD رنگی TFT انتقال دهنده 4.3 اینچی Tianfu

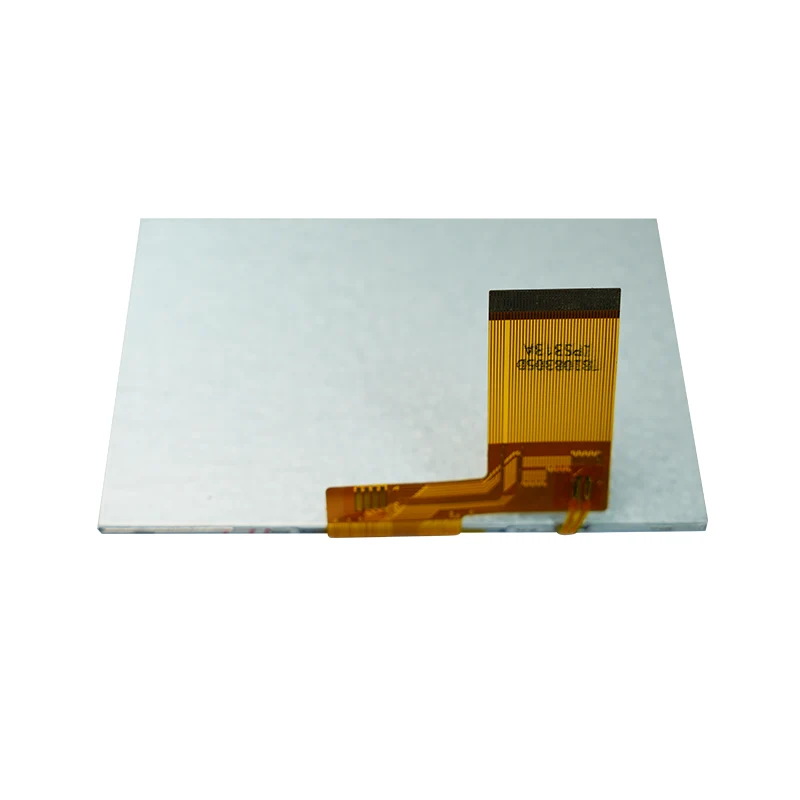

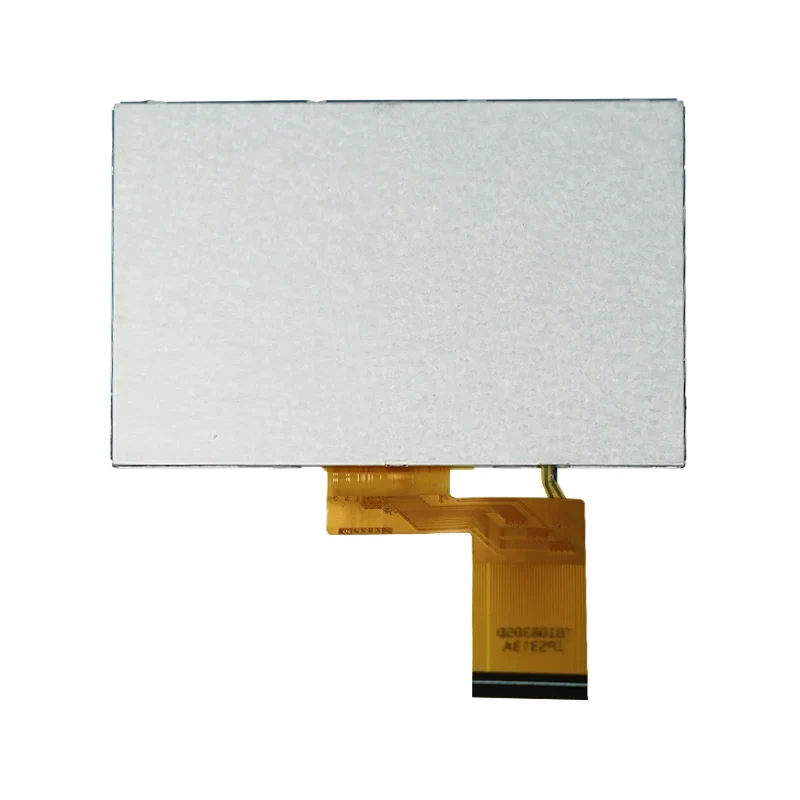

جزئیات ماژول نمایشگر LCD رنگی TFT IPS انتقال دهنده Tianfu 4.3

ماژول نمایشگر 4.3 اینچ IPS Color TFT LCD در زمینه های مختلفی به شرح زیر استفاده می شود:

اتوماسیون و کنترل صنعتی

• پانل های HMI صنعتی: نظارت بر خط تولید، نمایش وضعیت تجهیزات

• ابزارهای تست و اندازه گیری: اسیلوسکوپ، رابط های نمایشگر آنالایزر طیف

• پایانه های کنترل PLC: رابط های انسان و ماشین برای سیستم های اتوماسیون کارخانه

سیستم های خودرو و حمل و نقل

• نمایشگرهای ناوبری داخل خودرو: صفحه نمایش ناوبری خودرو پس از فروش

• اطلاعات حمل و نقل عمومی: سیستم های ورود ایستگاه اتوبوس، پایانه های فروش بلیط

• ابزار ماشین آلات ساختمانی: بیل مکانیکی، پانل های اپراتور جرثقیل

تجهیزات پزشکی و بهداشتی

• تجهیزات پزشکی قابل حمل: مانیتور، نمایشگر تجهیزات تشخیصی

• پایانه های نظارت بر سلامت: رابط های دستگاه مراقبت بهداشتی جامعه

• ابزار آزمایشگاهی: صفحه نمایش داده ها برای ابزارهای تحلیلی

خانه هوشمند و اینترنت اشیا

• پانل های کنترل هوشمند: رابط های لمسی برای سیستم های کنترل مرکزی خانه

• نمایشگرهای نظارت بر امنیت: صفحه نمایش سیستم مخابره داخل ساختمان

• رابط های لوازم هوشمند: یخچال و فریزر پیشرفته، پانل های کنترل ماشین لباسشویی

تجهیزات تجاری و خرده فروشی

• سیستم های POS: نمایش ترمینال های خرده فروشی

• صفحات اطلاعات تبلیغاتی: برنامه های ساینیج دیجیتال در مقیاس کوچک

ارزیابی مشتری ما: پنل ترموستات صنعتی

یک سازنده تجهیزات صنعتی این ماژول را به عنوان رابط نمایشگر برای سیستم کنترل دمای خود انتخاب کرد. بیش از 2 سال است که در یک محیط ذخیره سازی سرد در دمای -10 درجه سانتیگراد، بدون کاهش روشنایی، به طور پایدار کار کرده است. زاویه دید الزامات نظارت چند زاویه ای را برآورده می کند.

Q1: نیازهای منبع تغذیه برای این ماژول TFT 4.3 اینچی چیست؟

پاسخ: ماژول به دو منبع تغذیه نیاز دارد: 1) 3.2 ولت (معمولی) برای بخش منطق. 2) 12-16 ولت برای نور پس زمینه LED، با مقدار معمولی 14 ولت. جریان نور پس زمینه تقریباً 40 میلی آمپر است. توصیه می شود از یک مبدل DC-DC پایدار برای جلوگیری از نوسانات ولتاژ بر عملکرد نمایشگر استفاده کنید.

Q2: آیا ماژول می تواند به طور معمول در محیط های با دمای پایین کار کند؟

پاسخ: بله، این ماژول تحت آزمایش های دقیق قرار گرفته است و می تواند به طور معمول در محدوده دمای محیطی 20- تا 60 درجه سانتی گراد کار کند. در محیط‌های با دمای پایین، زمان راه‌اندازی اولیه ممکن است کمی افزایش یابد (تقریباً 1 تا 2 ثانیه)، اما عملکرد نمایشگر تحت تأثیر قرار نمی‌گیرد. محدوده دمای ذخیره سازی 20- تا 70 درجه سانتی گراد است.

Q3: ویژگی های زاویه دید ماژول چیست؟ کدام موقعیت های نصب مناسب است؟

پاسخ: این ماژول از طراحی زاویه دید ساعت 12 با زاویه دید افقی معمولی 70 درجه و زاویه دید عمودی 45 درجه تا 60 درجه استفاده می کند. برای نصب در سطح موقعیت با چشم ناظر یا کمی بالاتر از آن مناسب است. برای برنامه هایی که نیاز به دید چند زاویه ای دارند، توصیه می شود زاویه نصب را تنظیم کنید یا مدلی با سایر مشخصات زاویه دید انتخاب کنید.

Q4: آیا زمان پاسخ 20 میلی ثانیه از پخش ویدیو پشتیبانی می کند؟

پاسخ: زمان پاسخگویی معمولی 20 میلی‌ثانیه (حداکثر 30 میلی‌ثانیه) می‌تواند از اکثر سناریوهای برنامه، از جمله به‌روزرسانی‌های داده، تعویض رابط کاربری گرافیکی، و پخش ویدیو با کیفیت استاندارد پشتیبانی کند. برای برنامه‌های ویدیویی یا بازی با سرعت بالا، توصیه می‌شود یک مدل اختصاصی با زمان پاسخ کوتاه‌تر انتخاب کنید.

Q5: طول عمر ماژول و کاهش نور پس زمینه چگونه است؟

پاسخ: در شرایط عملیاتی رتبه بندی شده، ماژول به گونه ای طراحی شده است که طول عمری بیش از 30000 ساعت داشته باشد. کاهش روشنایی نور پس زمینه LED معمولاً کمتر از 10٪ در 10000 ساعت است. برای افزایش طول عمر نور پس زمینه توصیه می شود از کار با حداکثر روشنایی برای مدت طولانی خودداری کنید.

Q6: آیا از عملکرد لمسی پشتیبانی می کند؟

پاسخ: این مدل یک ماژول فقط نمایشگر است و عملکرد لمسی را یکپارچه نمی کند. با این حال، ما می‌توانیم اجزای صفحه لمسی مقاومتی یا خازنی منطبق را فراهم کنیم و به فرآیند لمینیت کمک کنیم. صفحه لمسی باید جداگانه خریداری و یکپارچه شود.

نمونه سیاست تامین

در دسترس بودن نمونه: نمونه های دسته ای کوچک از 1 تا 10 قطعه برای ارزیابی و آزمایش مشتری در دسترس هستند.

اسناد شامل: هر بسته نمونه شامل:

• دیتاشیت محصول را کامل کنید

• نقشه های مکانیکی (فایل های CAD در فرمت های DXF/STEP)

• تعاریف پین و نمودار اتصال الکتریکی

• زمان بندی اولیه و کد پیکربندی ثبت نام توصیه شده

• عملکرد ایمن و دستورالعمل های حفاظت ESD

نمونه توصیه های ارزیابی

قبل از درخواست نمونه، لطفاً مطمئن شوید که تیم فنی شما توانایی های زیر را دارد:

• قابلیت رانندگی: قابلیت ارائه توان منطقی 3.2 ولت و برق نور پس زمینه LED 12–16 ولت برای ماژول

• سازگاری رابط: مادربرد سیستم می تواند کانکتور 40 پین FH19-40S-0.5SH(51) یا راه حل آداپتور معادل را در خود جای دهد.

• پشتیبانی از سیگنال: تراشه کنترل اصلی می تواند سیگنال های رابط موازی 24 بیتی یا 16 بیتی RGB را خروجی دهد.

• ملاحظات حرارتی: فضای اتلاف حرارت کافی در داخل دستگاه شما محفوظ است

🔧 حوزه پشتیبانی فنی حرفه ای

پشتیبانی فنی اصلی (ارائه رایگان)

ما پشتیبانی فنی حرفه ای مرتبط با ماژول LCD را به مشتریان مستقیم ارائه می دهیم:

1. مشخصات و مشاوره یکپارچه سازی

• تفسیر مشخصات الکتریکی ماژول و توصیه های طراحی منبع تغذیه

• نصب مکانیکی و تجزیه و تحلیل سازگاری سازه

• راهنمایی در مورد فرآیندهای لحیم کاری کانکتور و مونتاژ کابل

• توصیه هایی برای ارزیابی سازگاری محیطی (دما/رطوبت).

2. مستندات فنی آی سی درایور

• دیتاشیت کامل آی سی درایور ILI6485

• پیکربندی رجیستر دقیق و نمونه های دنباله مقداردهی اولیه

• تجزیه و تحلیل پارامترهای زمان بندی رابط و توصیه های تطبیق

• طرح مرجع برای تصحیح گامای رنگی

3. راهنمای تنظیم عملکرد نوری

• روش ها و استانداردهای تست یکنواختی روشنایی

• پیشنهادات بهینه سازی برای ویژگی های زاویه دید در تاسیسات واقعی

• جهت تنظیم کنتراست و عملکرد رنگ

• طرح های آزمایش و ارزیابی زمان پاسخ

4. پشتیبانی تایید قابلیت اطمینان

• شرایط و چرخه های تست سوختگی توصیه شده

• طراحی و توصیه های حفاظت ESD

• روش های تست چرخه دما

• نکات کلیدی برای ارزیابی قابلیت اطمینان عملیاتی بلند مدت

پاسخ پشتیبانی فنی

• زمان پاسخگویی: سوالات فنی ظرف 24 ساعت در روزهای کاری پاسخ داده می شود

• روش‌های ارتباطی: پشتیبانی از طریق ایمیل، تلفن و جلسات آنلاین برای تبادل فنی عمیق

• مستندات: تمام مدارک فنی ارائه شده به دو زبان چینی و انگلیسی

• کتابخانه سوالات متداول: یک کتابخانه راه حل برای مسائل رایج یکپارچه سازی برای مرجع مشتری ایجاد شده است
