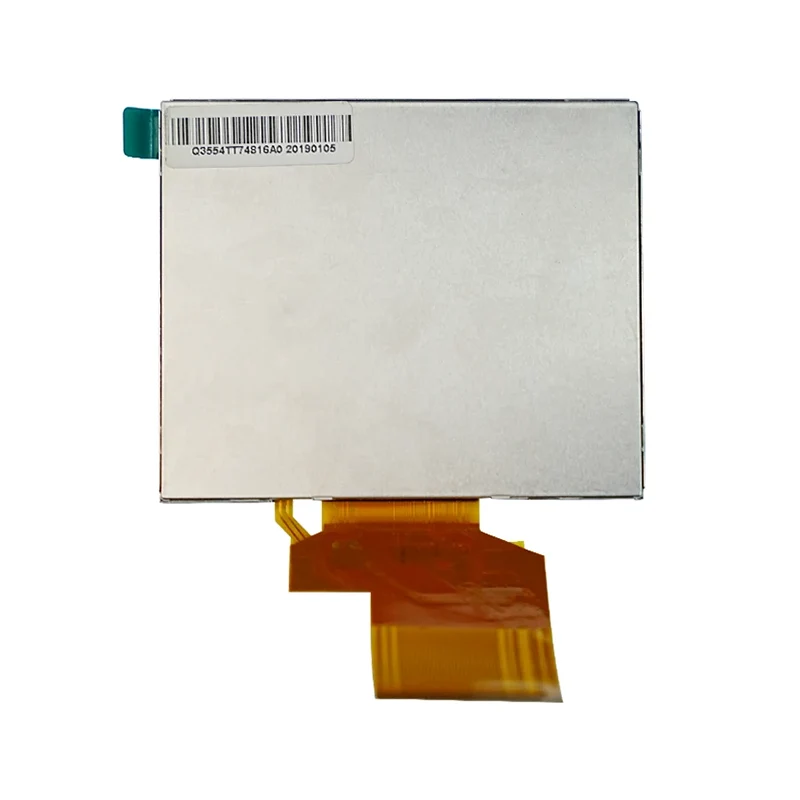

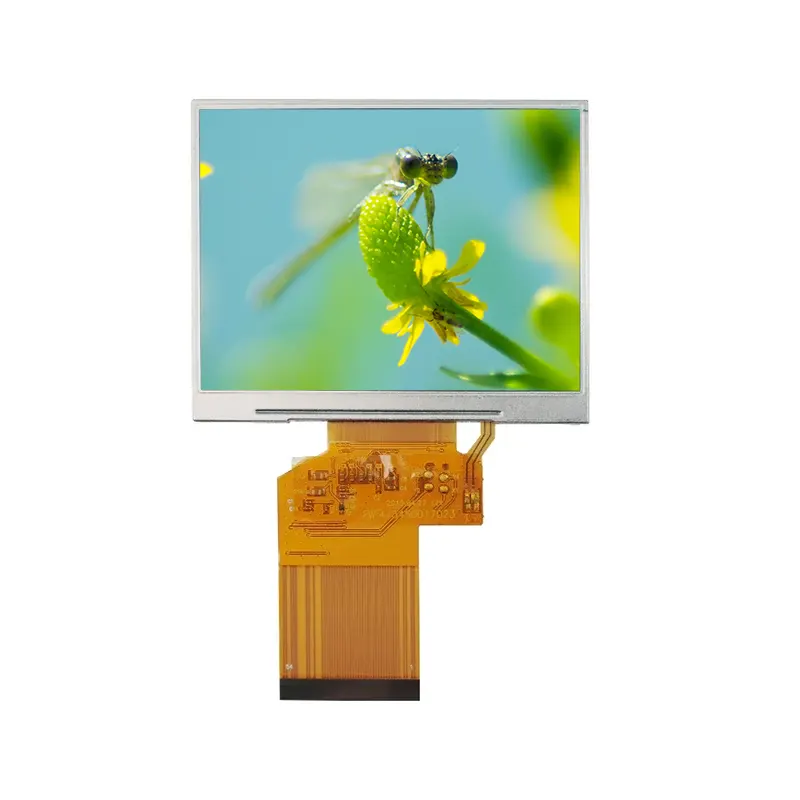

ماژول صفحه نمایش ال سی دی TN TFT استاندارد صنعتی 3.5 اینچی

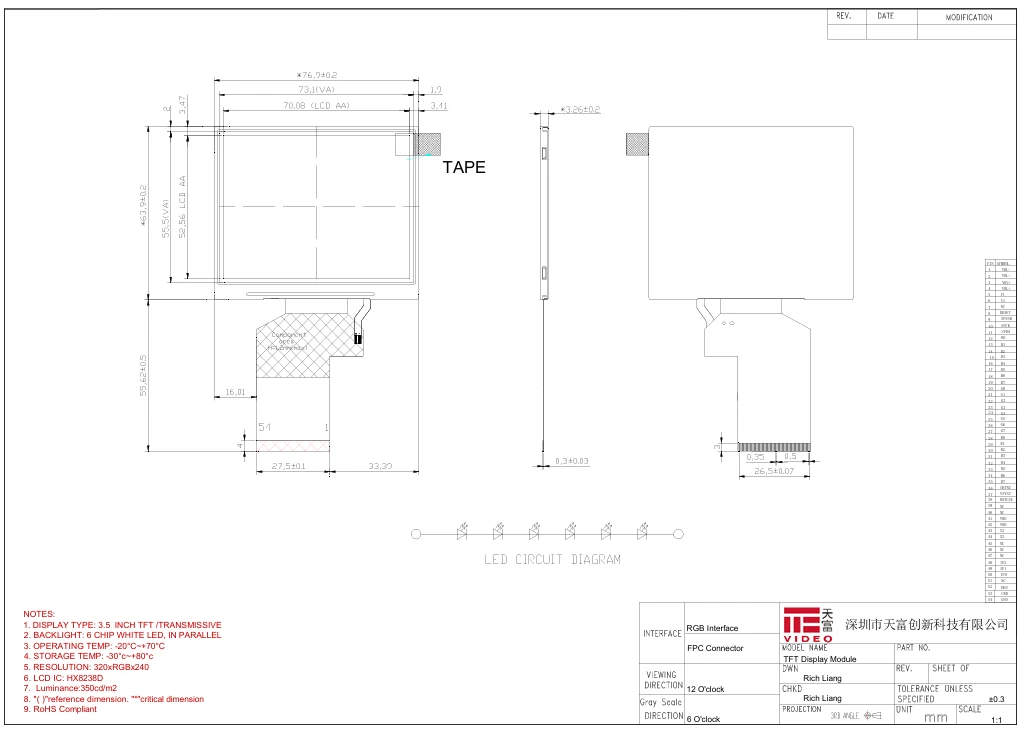

Tianfu، یک تولید کننده ال سی دی چینی که در زمینه نمایشگرهای با کیفیت بالا، مقرون به صرفه و قابل تنظیم تخصص دارد، ماژول صفحه نمایش LCD استاندارد TN TFT 3.5 اینچی را ارائه می دهد. این ماژول که برای محیط های خشن طراحی شده است، دارای وضوح 320×RGB×240، 16.7 میلیون رنگ و آی سی درایور HX8238D است که از رابط های همه کاره (24 بیت RGB، سریال RGB، CCIR601/656) برای ادغام یکپارچه در سیستم های صنعتی پشتیبانی می کند. مشخصات کلیدی عبارتند از سازگاری درجه حرارت صنعتی (کارکرد -20 درجه سانتیگراد ~ 70 + درجه سانتیگراد، ذخیره سازی -30 درجه سانتیگراد تا +80 درجه سانتیگراد)، نور پس زمینه 6-LED، نسبت کنتراست 350:1 و ابعاد جمع و جور (76.90×63.9×3.26 میلی متر).

مشخصات

جزئیات ماژول صفحه نمایش TFT LCD Tianfu 3.5 اینچی

ماژول صفحه نمایش LCD استاندارد 3.5 اینچی TN TFT، چه در رابط انسان و ماشین (HMI)، متر نمایش وضعیت، صفحه نمایش دستگاه های قابل حمل یا پایانه های پخش چندرسانه ای استفاده شود، راه حل های نمایش شفاف، پایدار و قابل اعتمادی را ارائه می دهد.

1. کنترل و اتوماسیون صنعتی

· پنل های کنترل PLC و رابط های انسان و ماشین (HMI)

· ابزار تست دستی (مولتی متر، اسیلوسکوپ)

· پانل های عملیات ربات/اتوماسیون صنعتی

· واحدهای کنترل از راه دور (جرثقیل، ماشین آلات ساختمانی)

· پایانه های جمع آوری و بازرسی داده های قابل حمل

2. خانه هوشمند و اینترنت اشیا (IoT)

· صفحه های کنترل خانه هوشمند/صفحه نمایش کنترل مرکزی

· سوئیچ دیواری هوشمند

· پنل های کنترل لوازم خانگی (تهویه مطبوع، ماشین لباسشویی، درهای یخچال هوشمند/یخ ساز، ماشین ظرفشویی، اجاق گاز، اجاق بخار، ترکیبات شستشو/خشک کن درب جلو، کنترل سیستم تهویه مطبوع/هوای تازه، آبگرمکن هوشمند)

3. لوازم الکترونیکی مصرفی و تجهیزات تجاری

· کنسول های بازی قابل حمل، قاب های عکس دیجیتال، پخش کننده های DVD قابل حمل، بلندگوهای بلوتوث/صفحه نمایش رادیویی، پایانه های POS، پایانه های سفارش، ماشین های حضور و غیاب، دیکشنری های الکترونیکی، ماشین های آموزش اولیه/دستگاه های آموزشی، صفحه کلید های الکترونیکی، ترمینال های تجاری دستی (Order)

چرا بیش از 200 مشتری همچنان ما را انتخاب می کنند؟

مزایای اصلی

• طراحی چند رابط برای سازگاری بالا

از RGB موازی، RGB سریال و CCIR656/601 به طور همزمان پشتیبانی می‌کند، که سازگاری انعطاف‌پذیر با طرح‌های کنترل اصلی مختلف را ممکن می‌سازد و هزینه‌های تنظیم سخت‌افزار مشتریان را کاهش می‌دهد.

• سازگاری محیطی در سطح صنعتی

دارای محدوده دمای عملیاتی 10- تا 60+ درجه سانتیگراد است و چندین تست قابلیت اطمینان از جمله ذخیره سازی در دمای پایین، چرخه دما، لرزش و ESD را گذرانده است که آن را برای محیط های خشن مناسب می کند.

• تجربه نوری و لمسی بهینه شده

برای از بین بردن حاشیه های تداخلی و اطمینان از عملکرد لمسی صاف، از یک فیلم مات مقاوم در برابر حلقه نیوتن استفاده می کند. سختی سطح ≥ 3H برای مقاومت در برابر خراش است، ایده آل برای سناریوهای عملیات با فرکانس بالا.

• ساختار مکانیکی دقیق و طراحی آسان

مجموعه‌های متعددی از ابعاد کلیدی از جمله AA، OD، VA، و قاب لاستیکی را ارائه می‌دهد، که طراحی سوراخ‌های ساختاری و لمینیت را تسهیل می‌کند و دشواری مونتاژ را کاهش می‌دهد.

• منبع ولتاژ گسترده و مصرف برق کم

دارای محدوده ولتاژ ورودی گسترده 2.6-3.6V، با حساسیت کم نسبت به نوسانات منبع تغذیه، مناسب برای محیط های منبع تغذیه با باتری یا صنعتی.

شریک مورد اعتماد LCD شما با 16 سال تجربه تخصصی --- Tianfu

هنگامی که چندین تامین کننده را، فراتر از پارامترها و قیمت ها، مقایسه می کنید، ما می خواهیم ارزش منحصر به فرد خود را به عنوان یک تولید کننده کوچک و متوسط ​​با بیش از 16 سال تجربه اختصاصی در صنعت نمایشگر کریستال مایع منتقل کنیم. انتخاب ما به این معنی است که شما چیزی بیشتر از یک ماژول نمایشگر دریافت می کنید - یک شریک طولانی مدت پایدار، قابل اعتماد و بسیار پاسخگو به دست می آورید.

✅ ما محصولات خود را می شناسیم و مهمتر از آن، نیازهای شما را درک می کنیم

· فرآیندهای ساخت اثبات شده: 16 سال تجربه انباشته به ما تسلط عمیقی بر کاربرد آی سی های درایور کلاسیک مانند HX8238D داده است. از اتصال COG و لمینیت فیلم ITO گرفته تا تست‌های پیری و بازرسی 100٪، ما جریان‌های کاری تولید بالغ و پایدار را ایجاد کرده‌ایم و اطمینان می‌دهیم که هر ماژولی که دریافت می‌کنید عملکرد، قابلیت اطمینان و دوام ثابتی را ارائه می‌دهد.

· طراحی هدفمند نقطه درد: سازگاری ماژول با چند رابط (RGB/CCIR) و تحمل درجه حرارت گسترده در سطح صنعتی نتایج بهینه سازی طراحی بر اساس بازخورد گسترده مشتری است. ما می‌دانیم که مشتریان دسته‌ای کوچک و متوسط ​​برای برآورده کردن نیازهای مختلف پروژه‌های متعدد، به یک نمایشگر "همه کاره" و قوی نیاز دارند.

✅ مقیاس متوسط ​​ما به معنای تمرکز و انعطاف بیشتر است

· واکنش و ارتباطات سریع: بدون رویه های دست و پا گیر معمولی برای شرکت های بزرگ. درخواست‌های فنی، تأیید مشخصات، یا درخواست‌های اصلاح مستقیماً توسط مهندسان یا مدیران پروژه با تجربه انجام می‌شود و زمان پاسخ‌دهی بر حسب ساعت اندازه‌گیری می‌شود تا روز.

· پشتیبانی از سفارشی سازی انعطاف پذیر: چه نیاز به تنظیمات در طول FPC، pinout رابط، روشنایی نور پس زمینه، یا انطباق دسته ای کوچک از کدهای اولیه سفت افزار خاص داشته باشید، ما توانایی پاسخ های مهندسی سریع را داریم. سفارش 500 واحدی شما با همان اولویت حساب های کلیدی در نظر گرفته می شود.

· ارزش مبتنی بر تمرکز: ما در ساخت صفحه نمایش های لمسی و TFT با اندازه کوچک تا متوسط، با تمام پیشرفت های فرآیند و اقدامات کنترل کیفیت بر روی این تجارت اصلی تخصص داریم. آنچه به دست می آورید خروجی یک تیم است که به یک زمینه تخصصی متمرکز اختصاص داده شده است.

✅ ما برای شهرت خود ارزش قائلیم، تضمین کیفیت کنترل شده و تامین پایدار

· مدیریت داخلی کامل چرخه: از تهیه مواد و قرار دادن SMT تا مونتاژ و آزمایش ماژول، همه فرآیندهای حیاتی در امکانات خود ما تکمیل می شوند. این امر ردیابی و کنترل کامل کیفیت را تضمین می کند و خطرات نوسانات کیفیت ناشی از برون سپاری را از بین می برد.

· تعهد تامین بلند مدت: ما اهمیت چرخه عمر محصول را برای پروژه های شما کاملاً تشخیص می دهیم. برای قطعات کلاسیک مانند HX8238D، ما یک سیستم موجودی ایمن ایجاد کرده‌ایم و می‌توانیم عرضه مداوم تضمین شده را ارائه دهیم و نیازهای تولید طولانی‌مدت شما را بدون نگرانی تامین کنیم.

· همکاری شفاف: ما خوشحالیم که دیتاشیت های دقیق، گزارش های آزمایشی و حتی معرفی فرآیند ارائه می کنیم. ما بر این باوریم که تنها زمانی که مشتریان تصمیمات خرید آگاهانه ای اتخاذ کنند، می توان مشارکت های بلندمدت ایجاد کرد.

✅ پشتیبانی جامع پیش فروش و پس از فروش

· پشتیبانی توسعه آماده برای استفاده: هر ماژول دارای تعاریف رابط واضح، کدهای درایور معتبر (سازگار با پلتفرم های رایج MCU) و ارجاعات شماتیک است که زمان اشکال زدایی مهندسان شما را به میزان قابل توجهی کاهش می دهد.

· کمک به اجرای تولید: اگر برای اولین بار از ماژول های ما استفاده می کنید، ما می توانیم دستورالعمل هایی را در مورد لحیم کاری، اقدامات احتیاطی مونتاژ و آزمایش عملکردی ساده ارائه دهیم و به شما در دستیابی به تولید انبوه روان کمک کنیم.

· تضمین کیفیت قابل اعتماد: همه ماژول ها قبل از حمل و نقل تحت 100٪ تست الکتریکی و بازرسی قابلیت اطمینان نمونه گیری قرار می گیرند و با ضمانت کیفیت 12 ماهه پشتیبانی می شوند.

به طور خلاصه، انتخاب ما به معنای انتخاب یک شریک قابل اعتماد است که ارائه می دهد:

محصولات پالایش شده با 16 سال تجربه در صنعت + پاسخگویی چابک به نیازهای سفارشی سازی شما به عنوان یک شرکت کوچک و متوسط ​​+ کنترل کیفیت دقیق که گویی از نام تجاری خود محافظت می کنیم.

ما ممکن است بزرگترین تامین کننده در بازار نباشیم، اما متعهد هستیم که شما را به بهترین شکل درک می کند و بیشترین آرامش را برای شما فراهم می کند.

faq

Q1: آیا این صفحه نمایش از قابلیت لمس پشتیبانی می کند؟

بله، این ماژول دارای یک صفحه نمایش لمسی مقاومتی (فیلم ITO) است که از لمس تک نقطه ای پشتیبانی می کند. دارای یک رابط مقاومتی استاندارد 4 سیم است و به یک تراشه کنترل لمسی خارجی یا یک MCU با ADC داخلی نیاز دارد.

Q2: آیا می توانید نسخه ای با لمس خازنی ارائه دهید؟

نسخه استاندارد فعلی با لمس مقاومتی ارائه می شود. برای لمس خازنی (پشتیبانی از لمس چند نقطه ای)، لطفاً برای سفارشی سازی با ما تماس بگیرید.

Q3: تفاوت بین CCIR656 و CCIR601 در رابط چیست؟ چگونه باید انتخاب کنم؟

CCIR656 یک فرمت سیگنال همگام سازی تعبیه شده است (معمولاً برای جریان های ویدئویی دیجیتال استفاده می شود)، در حالی که CCIR601 یک فرمت سیگنال همگام جداگانه است. اگر پردازنده شما سیگنال‌های ویدئویی استاندارد ITU-R BT.656/BT.601 (مثلاً پردازنده‌های چند رسانه‌ای خاص) را خروجی می‌دهد، اتصال مستقیم امکان‌پذیر است. اگر مطمئن نیستید، لطفاً مدل کنترل اصلی خود را ارائه دهید و ما در انتخاب کمک خواهیم کرد.

Q4: آیا می توان محدوده دمای عملیاتی 10- تا 60 درجه سانتیگراد را به محدوده وسیع تری گسترش داد؟

محصول استاندارد دارای این محدوده دمایی است. برای نیازهای صنعتی با دمای گسترده مانند -30 درجه سانتیگراد تا +80 درجه سانتیگراد، می توان سفارشی سازی را مورد بحث قرار داد که معمولاً شامل تنظیمات مواد کریستال مایع و فرآیندهای تولید می شود.

Q5: آیا بردهای درایور یا آداپتورهای منطبق در دسترس هستند؟

ما می توانیم بردهای آداپتور RGB و بردهای آداپتور لمسی (از جمله آی سی های لمسی) را برای ساده سازی طراحی مدار شما ارائه دهیم. لطفا برای جزئیات بیشتر با تیم فروش ما مشورت کنید.

مربوط به تولید و استفاده

Q6: سطح حفاظت ESD ماژول چقدر است؟

این ماژول تست های ESD ± 8 کیلو ولت (تخلیه هوا) / ± 4 کیلو ولت (تخلیه تماسی) را گذرانده است که نیازهای محیط های صنعتی عمومی را برآورده می کند. توصیه می شود در هنگام طراحی محفظه محصول، اقدامات زمینی و عایق کاری مناسب انجام شود.

Q7: آیا زمان پاسخ 15 میلی‌ثانیه باعث تاری حرکت می‌شود؟

15 میلی‌ثانیه زمان پاسخ معمولی خاکستری به خاکستری است که برای اکثر سناریوها مانند کنترل صنعتی، ابزار دقیق و رابط‌های تعاملی کافی است. برای پخش ویدئو با سرعت بالا (به عنوان مثال، بالای 30 فریم در ثانیه)، ارزیابی عملکرد واقعی تصویر پویا توصیه می شود.

Q8: نور پس زمینه ماژول چگونه متصل می شود؟

خود ماژول شامل مدار درایور نور پس‌زمینه نیست، اما پین‌های نور پس‌زمینه LED (معمولاً +3.3 ولت و GND) را ارائه می‌کند. شما باید یک منبع جریان ثابت خارجی یا مدار درایور نور پس زمینه را وصل کنید. جریان به پیکربندی سری موازی LED های نور پس زمینه بستگی دارد (مقدار معمولی: تقریباً 60-100 میلی آمپر).
