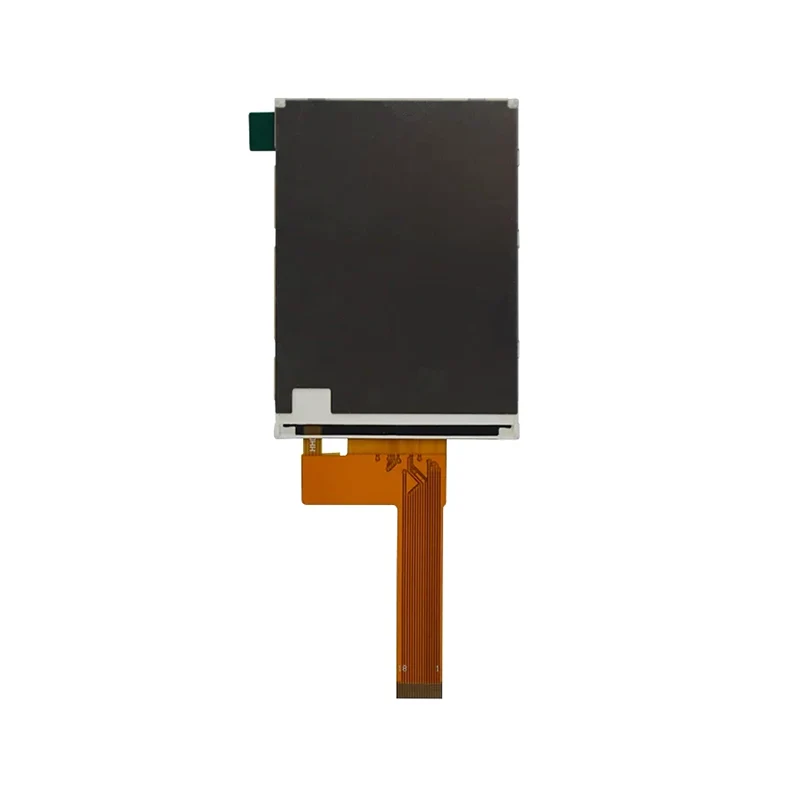

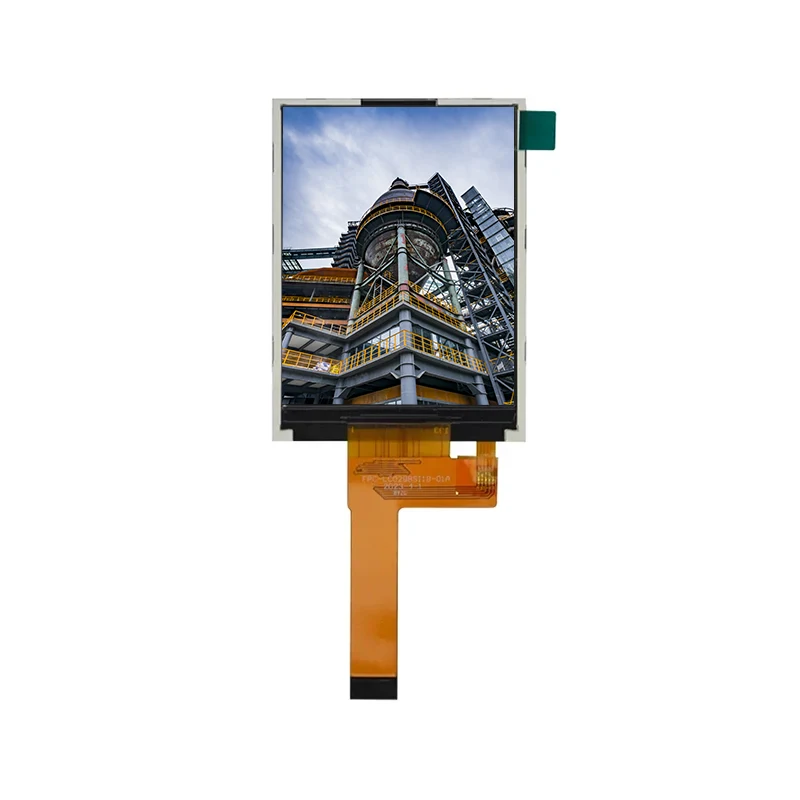

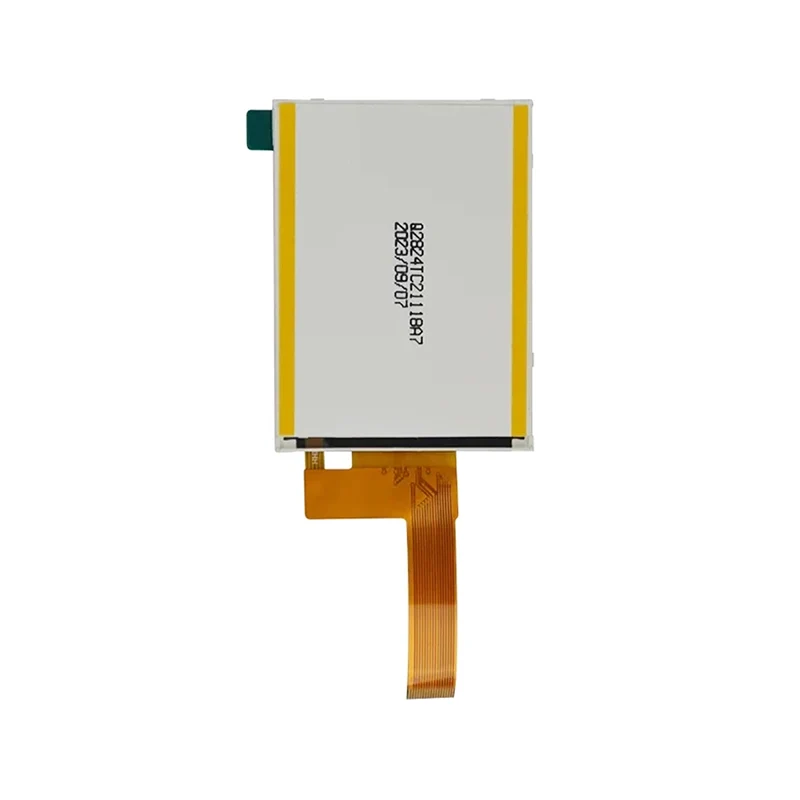

2.8 '8 بیتی استاندارد TN TFT ماژول صفحه نمایش LCD

نوع نمایش

2.8 "TFT-LCD (به طور معمول سفید ، انتقال دهنده)

وضوح

240 × 320 پیکسل (ماتریس گرافیکی)

منطقه فعال

43.20 میلی متر (W) 57.60 میلی متر (ساعت)

راننده

ST7789V

ولتاژ منطقی (VCC)

2.5-3.6V (تایپ 3.3V)

ولتاژ ورودی (Will/VIH)

کم: GND -0.2 × VCC / HIGH: 0.8 × VCC -VC

پیکربندی نور پس زمینه

4 LED سفید به صورت موازی (80mA 3.2V)

روشنایی نور پس زمینه

250-300 CD/m² (تایپ 280 CD/m²)

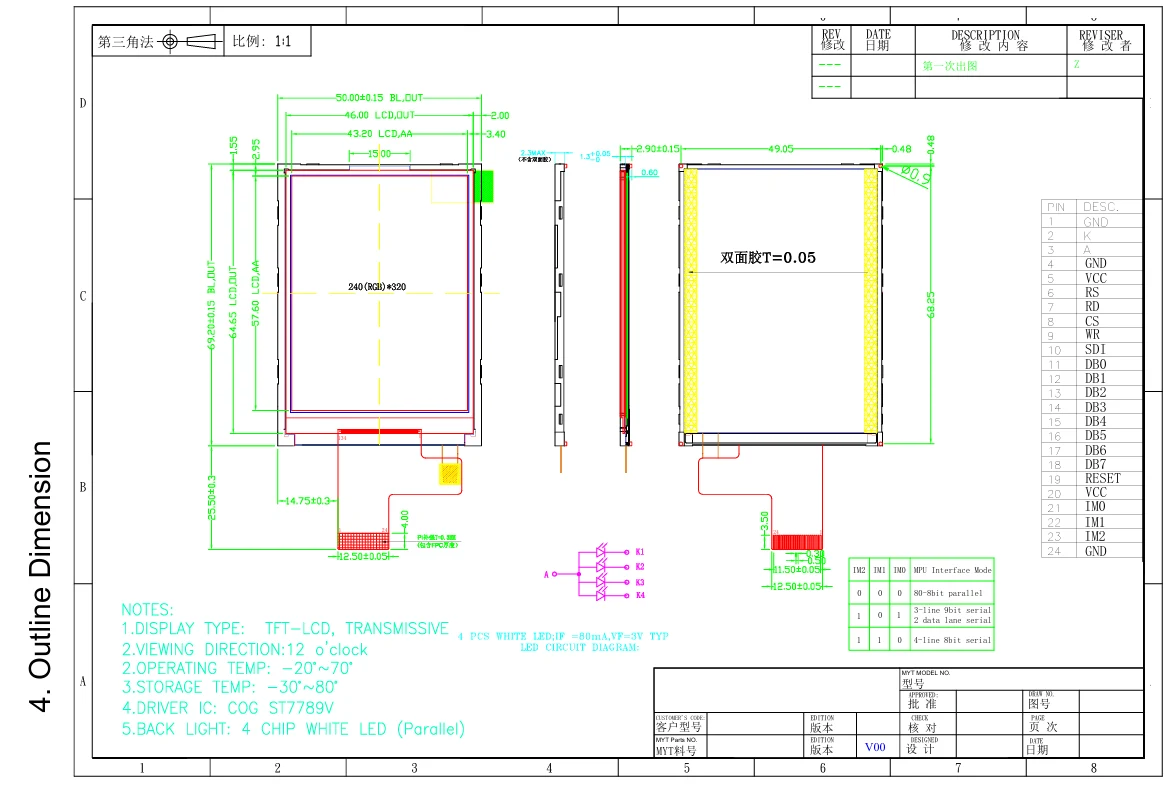

ابعاد طرح بندی

50.0 میلی متر (W) × 69.20 میلی متر (H) × 2.9mm (T)

دمای عملیاتی

-20 درجه سانتیگراد تا +70 درجه سانتیگراد (90 ٪ RH MAX)

دمای ذخیره سازی

-30 ° C تا +80 ° C (80 ٪ RH MAX)

نسبت کنتراست

500: 1 (معمولی)

زمان پاسخ

16ms (معمولی)

زاویه مشاهده

- افقی: 45 ° ° (CR≥10)
- عمودی (بالا/پایین): 50 درجه/20 درجه (CR≥10)

Color Gamut (CIE 1931)

سفید: (0.301x ، 0.337y)
قرمز: (0.621x ، 0.332y)
سبز: (0.294x ، 0.577y)
آبی: (0.141x ، 0.157y)

انتقال

6.4 ٪ (معمولی)

نوع رابط

- موازی 8 بیتی MCU (زمان بندی 8080)
-سریال 9 بیتی 3 خط
-سریال 2-Lane
-سریال 8 بیتی 4 خط

محصولات استاندارد

محصولات سفارشی

مقدار سفارش

زمان تحویل

نوع سفارشی سازی

زمان تحویل

1-30 قطعه

بلافاصله

عمومی

5-8 هفته

31-100 کامپیوتر

1 هفته

FPC

4 هفته

101-500 کامپیوتر

1-2 هفته

CTP

6 هفته

501-1000 کامپیوتر

2-5 هفته

ب/ل

6 هفته

1001-5000 کامپیوتر

4-5 هفته

هیئت مدیره

8 هفته

5000+ کامپیوتر

5-7 هفته

پانل ال سی دی

16 هفته
