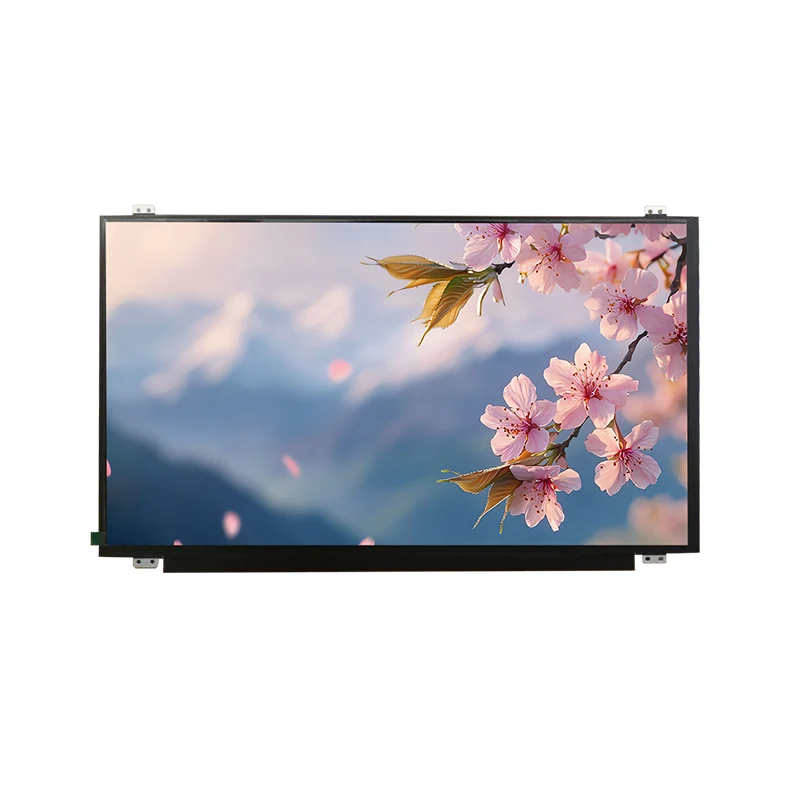

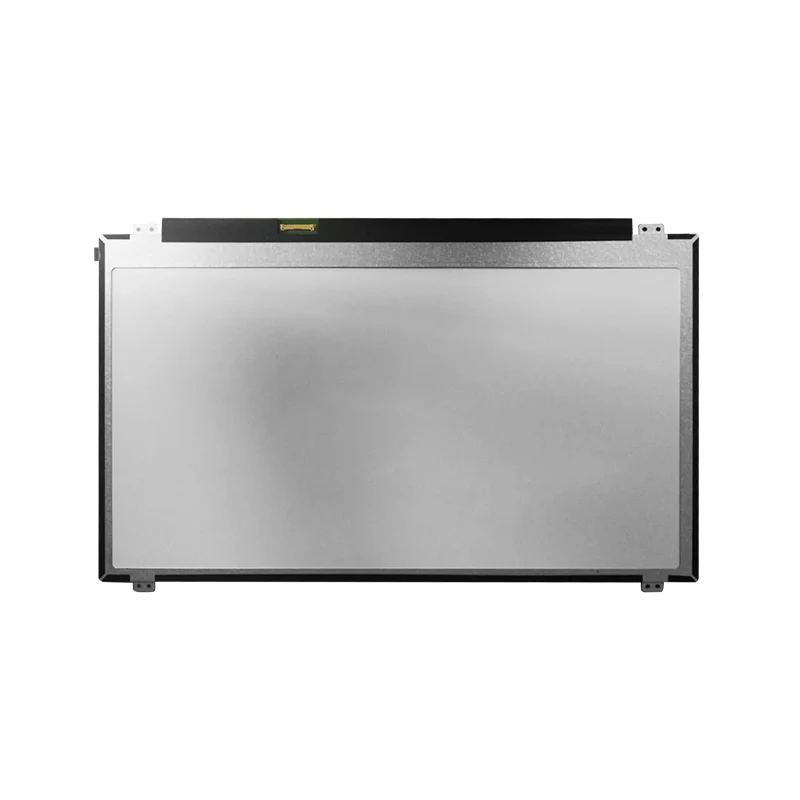

ماژول صفحه نمایش LCD LCD 15.6 'HD گسترده

پارامتر

مشخصات

اندازه نمایش

15.6 اینچ (TFT-LCD) / منطقه فعال: 344.16 × 193.59 میلی متر

وضوح

1080 پیکسل 1920 (نوار عمودی RGB)

رابط (اصلی)

کانکتور: 20455-030E-66 (I-PEX ، 30-pin)
پروتکل: EDP 2-Lane 1.2 @2.7gbps
قدرت: 10 ± 3.3 ولت (منطق) ، 7-21V (نور پس زمینه LED)
پین های کلیدی: lane0/1_p/n ، aux_ch_p/n ، bl_enable ، hpd ، lcd_vcc ، lcd_gnd

رابط (لمس)

در PDF مشخص نشده است

نوری

درخشش: 220 CD/m² (TYP)
نسبت کنتراست: 1000: 1 (تایپ)
زاویه مشاهده: 89 درجه (CR> 10 ، H/V)
زمان پاسخ: 25-35 ms (TYP)
کروماتیک (سفید): x = 0.313 ، y = 0.329

مصرف برق

منطق و درایور: 0.561W (تایپ)
نور پس زمینه (LED): 12V @180mA (TYP)

رتبه بندی برق

ولتاژ عرضه منطقی: 3.0-3.6 ولت
ولتاژ نور پس زمینه: 7-21 ولت
دمای کار: 0-50 درجه سانتیگراد
دمای ذخیره سازی: -20-60 درجه سانتیگراد

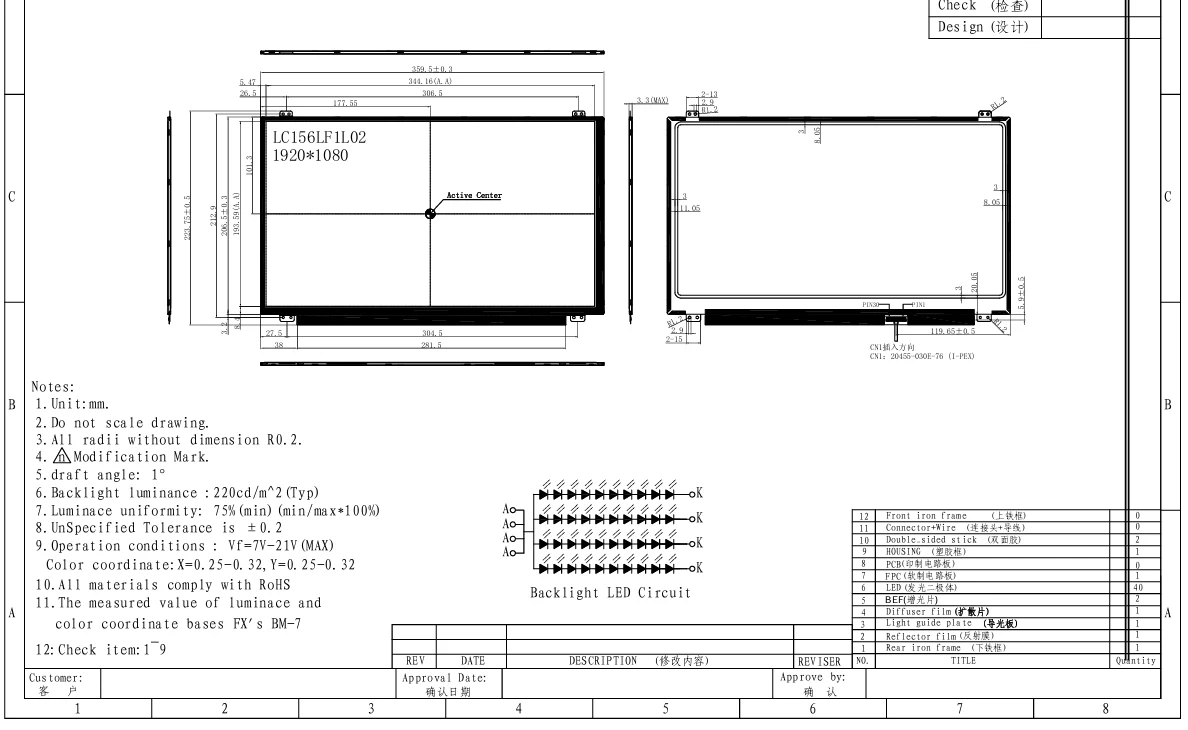

مکانیکی

ابعاد (W × H × D): 359.5 × 223.75 × 3.1 میلی متر (TYP)
توده: TBD

قابلیت اطمینان

ذخیره سازی دما بالا: 70 درجه سانتیگراد/240h
ذخیره سازی دما کم: -35 درجه سانتیگراد/240H
تست رطوبت: 50 درجه سانتیگراد ، 95 ٪ RH/240H
