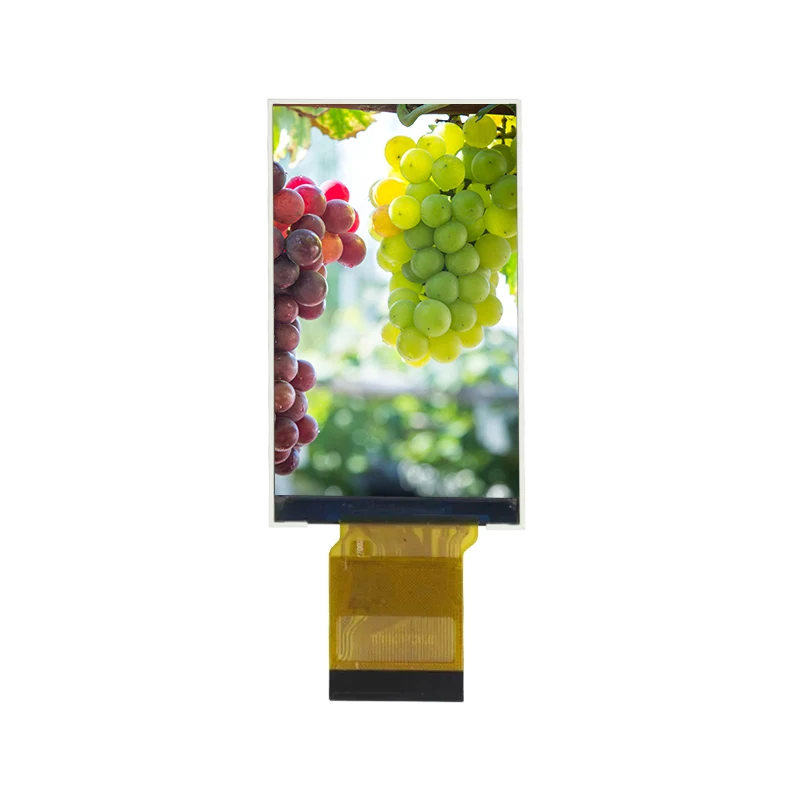

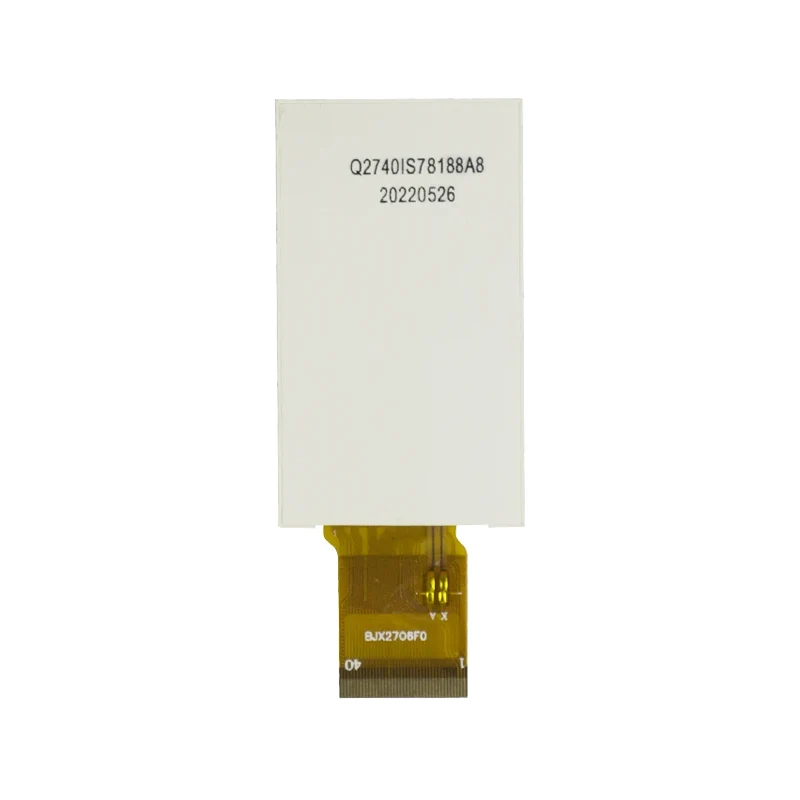

ماژول صفحه نمایش LCD LCD 3.92 'IPS

مشخصات عمومی

نوع ماژول

TFT 3.92 اینچی (A-SI)

-

-

وضوح نمایش

320 320 پیکسل

-

-

نوع رابط

MCU/SPI

-

-

عمق رنگ

رنگ 16.7 متر

-

-

راننده

ST7796

-

-

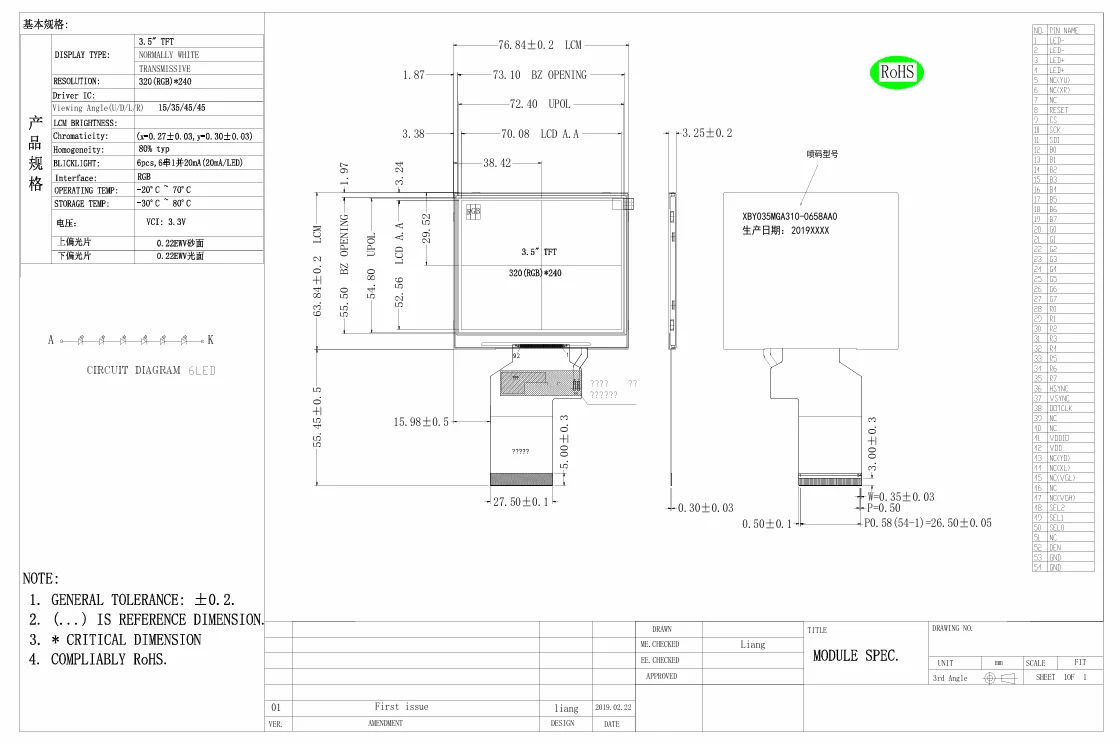

ابعاد مکانیکی

76.72 × 74.86 × 2.1 میلی متر

-

-

منطقه فعال

71.13 × 69.82 میلی متر

-

-

دمای عملیاتی

-20 درجه سانتیگراد تا +70 درجه سانتیگراد

-

-

دمای ذخیره سازی

-30 درجه سانتیگراد تا +80 درجه سانتیگراد

-

-

مشخصات الکتریکی

پارامتر

حداقل

تایپ کردن

حداکثر

ولتاژ سیستم (VDD)

2.5 ولت

2.8 ولت

3.6 ولت

دروازه TFT در ولتاژ (VGH)

10 ولت

12 ولت

14 ولت

TFT Gate Off Voltage (VGL)

-14 ولت

-12 v

-10 v

تست های قابلیت اطمینان

مورد آزمایش

شرایط

ذخیره سازی درجه حرارت بالا

80 درجه سانتیگراد ، 240 ساعت

ذخیره سازی درجه حرارت پایین

-30 درجه سانتیگراد ، 240 ساعت

درجه حرارت بالا و رطوبت (عملیاتی)

60 درجه سانتیگراد ، 90 ٪ RH ، 240 ساعت
