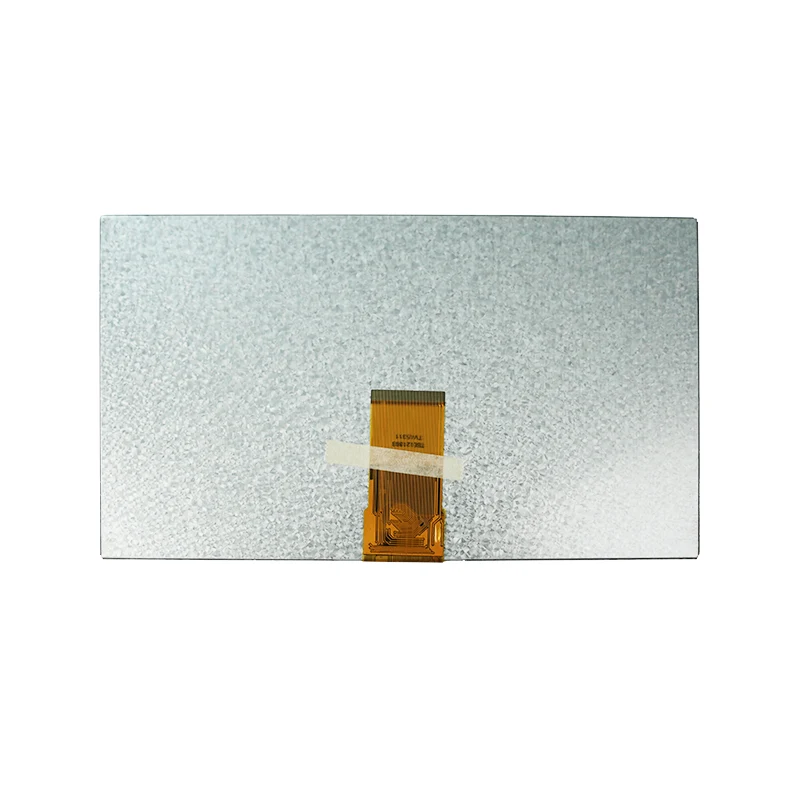

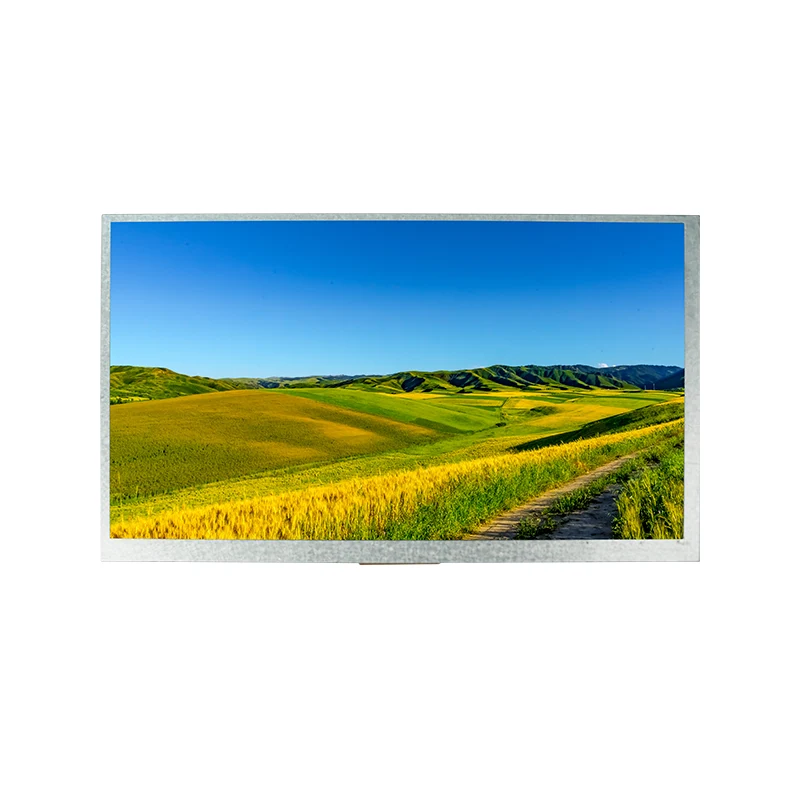

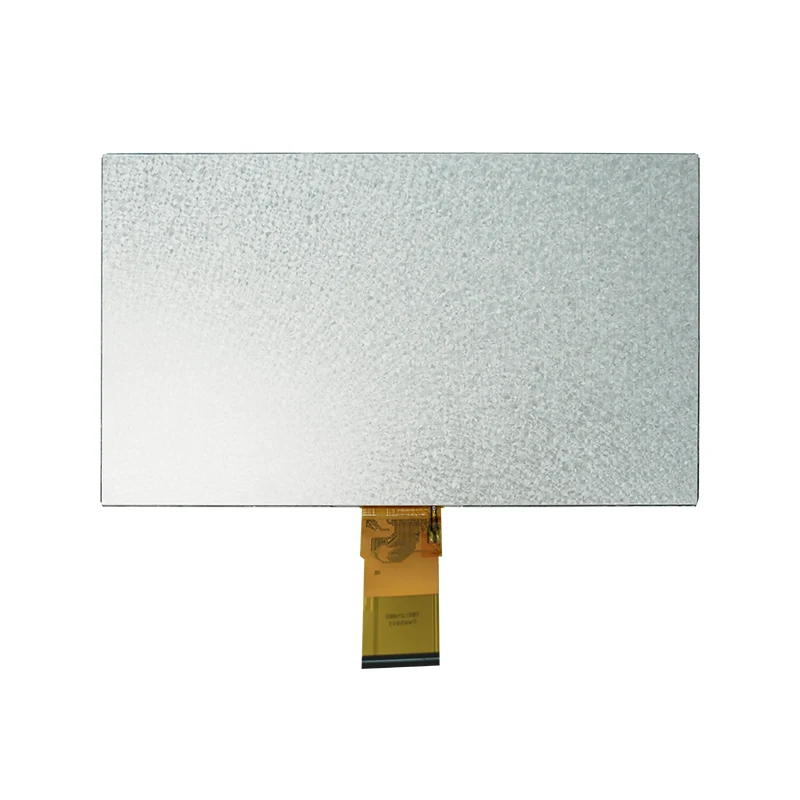

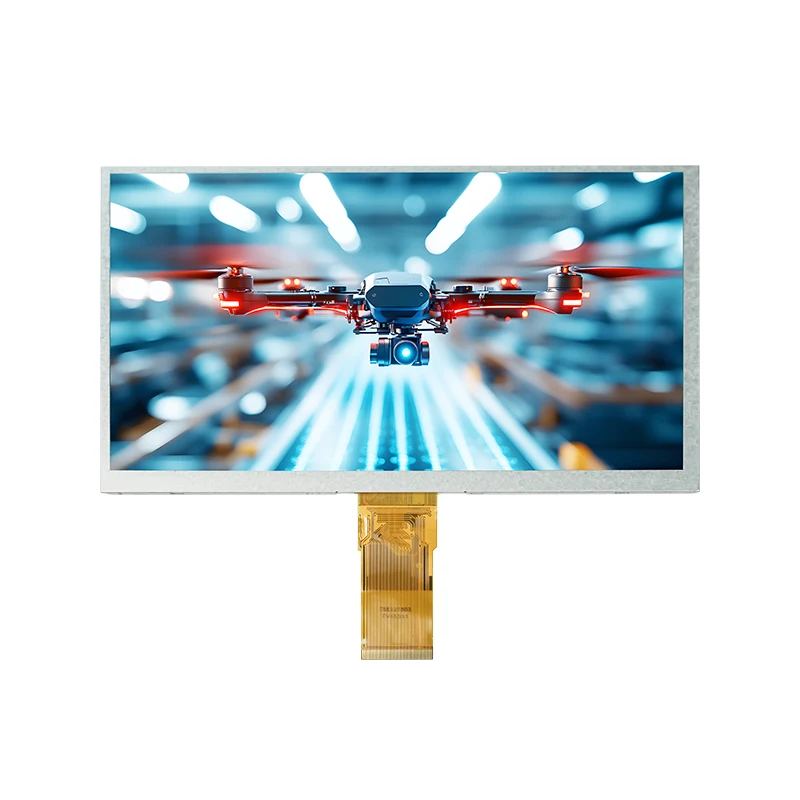

ماژول نمایشگر 9.0 اینچی HMI مربع TFT LCD

Tianfu یک ماژول نمایشگر 9.0 اینچی HMI مربع TFT LCD با رابط 24 بیتی RGB و فناوری COG ارائه می دهد. ساخته شده برای اتوماسیون صنعتی/پزشکی، از FPC های سفارشی پشتیبانی می کند، از -20 درجه سانتیگراد تا 70 درجه سانتیگراد کار می کند و با ضمانت 12 ماهه قابل اعتماد پشتیبانی می شود.

ارسال استعلام

توضیحات محصول

ویژگی ها و مزایا

🔍شفافیت با وضوح بالا

TFT-LCD 9.0 اینچی با پیکسل‌های نوار RGB 800×480 و جهت مشاهده ساعت 6 برای دید واضح و با زاویه باز.

🔌 یکپارچه سازی قوی

رابط موازی 24 بیتی RGB سازگاری یکپارچه با سیستم های صنعتی و مصرفی را تضمین می کند.

⚡ فوق العاده کم

Power Design در 2.8-3.3V (دیجیتال) و 9.4-9.8V (آنالوگ) کارآمد است که برای برنامه های حساس به انرژی ایده آل است.

🌡️ماندگاری فوق العاده

عملکرد -20 تا 70 درجه سانتیگراد را تحمل می کند و دارای نور پس زمینه LED 20000 ساعته (18 LED، 120 میلی آمپر) برای محیط های سخت است.

🎯مهندسی دقیق

فناوری COG و ولتاژ VCOM بهینه شده، سوسو زدن را به حداقل می رساند و کنتراست بالا و عملکرد پایدار را تضمین می کند.

مشخصات ماژول نمایشگر LCD 9.0 اینچی HMI مربع TFT سفارشی Tianfu

مشخصات اصلی
اندازه نمایشگر	9.0 اینچ a-Si TFT-LCD (انتقال دهنده)
قطعنامه	800 (RGB) × 480 پیکسل (RGB-stripe)
حالت نمایش	عادی سفید TN، ساعت 6 جهت مشاهده
رابط	24 بیت موازی RGB (رابط MPU)
ولتاژ منبع تغذیه	دیجیتال: 2.8-3.3 V (DVDD) آنالوگ: 9.4–9.8 V (AVDD) ولتاژ گیت: VGH=17–19 V، VGL=-6.6~-5.4 V
نور پس زمینه	LED سفید × 18 (جریان کل: 120 میلی آمپر)

حداکثر مطلق رتبه بندی
دمای عملیاتی	-20.0 ~ 70.0 ℃
دمای ذخیره سازی	-30.0 ~ 80.0 ℃

ویژگی های الکتریکی
ولتاژ منبع تغذیه دیجیتال (DVDD)	3.0 ولت (حداقل) / 3.3 ولت (نوع) / 3.6 ولت (حداکثر)
ولتاژ تغذیه آنالوگ (AVDD)	9.4 ولت (حداقل) / 9.6 ولت (نوع) / 9.8 ولت (حداکثر)
گیت روی ولتاژ (VGH)	17 ولت (حداقل) / 18 ولت (نوع) / 19 ولت (حداکثر)
ولتاژ گیت خاموش (VGL)	-6.6 ولت (حداقل) / -6 ولت (نوع) / -5.4 ولت (حداکثر)
سیگنال متداول رانندگی الکترود (VCOM)	3.7 ولت (نوع)

مشخصات نور پس زمینه
ولتاژ جلو LED	9.0 ولت (نوع) / 9.9 ولت (حداکثر)
طول عمر LED	20000 ساعت
روشنایی LED	≥3000 سی دی در متر مربع
LCM Luminance	120 سی دی در متر مربع

پارامترهای زمان بندی (افقی)
فرکانس DCLK	33.3 مگاهرتز (نوع) / 50 مگاهرتز (حداکثر)
ناحیه نمایش افقی	800 DCLK
عرض پالس HS	1 DCLK (حداقل) / 48 DCLK (نوع)
ایوان پشتی HS	88 DCLK
ایوان جلو HS	40 DCLK

جزئیات

گواهینامه ها و تضمین کیفیت

Tianfu Display متعهد به ارائه ماژول های صفحه نمایش قابل اعتماد و با کیفیت است. فرآیندهای تولید ما توسط گواهینامه های شناخته شده بین المللی و سیستم های کنترل کیفیت دقیق پشتیبانی می شود.

گواهینامه ISO 9001:2015:گردش کار مدیریت کیفیت استاندارد شده که بهینه سازی عملکرد مداوم را تضمین می کند.
انطباق جهانی:مواد خام 100% مطابق با RoHS و REACH، برای واردات مستقیم به بازارهای اروپا و آمریکای شمالی ایمن است.
100٪ بازرسی دو دروازه:هر ماژول TFT قبل از بسته بندی ایمن تحت آزمایش الکتریکی، یکنواختی نوری و محیطی کاملا خودکار قرار می گیرد.
گزارش‌های قابلیت اطمینان دسته‌ای: چرخه اجباری دما، مقاومت در برابر رطوبت، و تست‌های پیری تسریع‌کننده نور پس‌زمینه در هر قطعه تولیدی انجام می‌شود.
قابلیت ردیابی کامل لات:ردیابی واحد سریالی با تاریخ های تولید، دسته های شیمیایی و سوابق آزمایش آزمایشگاهی نقشه برداری شده است.

چرا تیانفو را انتخاب کنید؟ - مزایای رقابتی

ویژگی	ماژول مربع تیانفو 9.0 اینچ HMI	جایگزین معمولی
دمای عملیاتی	-20 ℃ ~ 70 ℃ (محدوده وسیع)	0 ~ 50 ℃ (محدود)
طول عمر نور پس زمینه	20000 ساعت	10000-15000 ساعت
کنترل سوسو زدن	طراحی VCOM + COG بهینه شده برای حداقل سوسو زدن	جبران اولیه، سوسو زدن قابل توجه در روشنایی کم
پشتیبانی سفارشی سازی	FPC، B/L، TP، تغییرات سیستم عامل با چرخش سریع	MOQ سفت و سخت، زمان طولانی
گواهینامه های کیفیت	ISO 9001، RoHS، REACH، قابلیت ردیابی کامل	اسناد اغلب محدود است
گارانتی و پشتیبانی	12 ماه گارانتی، پشتیبانی مهندسی، پاسخگویی 24 ساعته	استاندارد 3-6 ماه، کمک فنی محدود
نمونه و سفارشات دسته ای کوچک	پذیرفته شده (1-30 عدد موجودی فوری)	MOQ بالا مورد نیاز است
