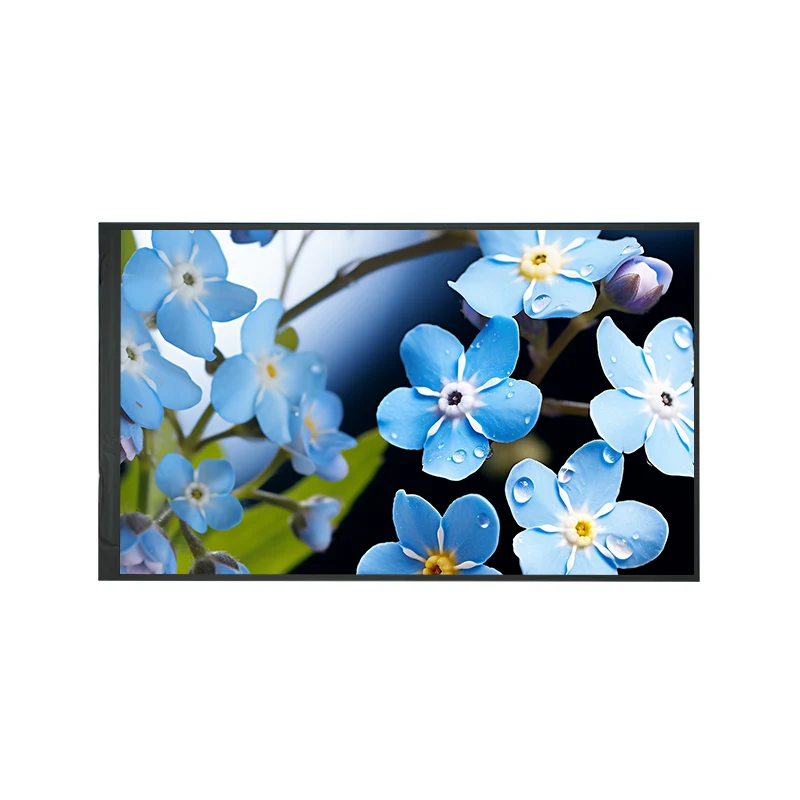

8.0 'IPS IPS HD TFT LCD ماژول نمایشگر

نوع نمایش

8.0 اینچی TRANSISNIVE A-SI TFT-LCD (فناوری IPS)

وضوح

800 (RGB) 1280 × (WXGA)
رنگ 16.7 متر

جزئیات پیکسل

• Pixel Pitch: 44.85 میکرومتر (H) 134.55 میکرومتر (V)
• ترتیب: نوار عمودی RGB

عملکرد نمایش

• درخشندگی: 280 CD/m² (تایپ)
• نسبت کنتراست: 1200: 1 (تایپ)
• زمان پاسخ: 30ms (تایپ)
• زاویه مشاهده: 80 درجه (H/V)

الزامات قدرت

• تأمین آنالوگ (VCI): 2.5-4.8V
• عرضه رابط (IOVCC): 1.65-3.6V
• جریان نور پس زمینه: 140mA (تایپ)
• تحمل توالی قدرت: 120ms (حالت SLPOUT)

رابط

• نوع: MIPI DSI (فقط حالت ویدیویی)
• پیکربندی: 4 خط داده + خط ساعت 1
• درایور IC: JD9365DA
• تنظیم مجدد منطق: پین اول فعال کم

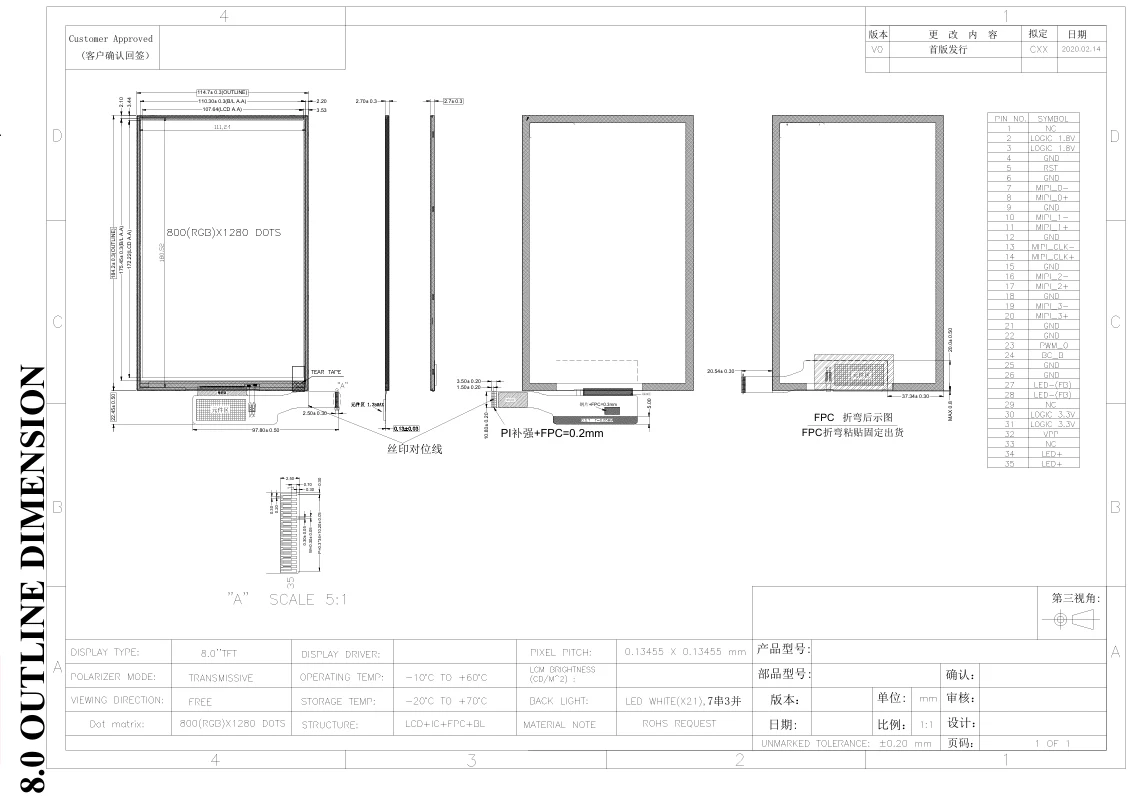

خصوصیات مکانیکی

• ابعاد: 2.7 × 184 × 184.7 میلی متر (L × W × H)
• منطقه فعال: 172.22 × 107.64 میلی متر
• وزن: TBD (تایپ)

تست قابلیت اطمینان

• دمای کار: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
• دمای ذخیره: -30 درجه سانتیگراد تا +70 درجه سانتیگراد
• رطوبت: 90 ٪ RH در 60 درجه سانتیگراد (96 ساعت)
• شوک حرارتی: 30 چرخه (-20 درجه سانتیگراد+80 درجه سانتیگراد)

واحد نور پس زمینه

• نوع: تک LED (نور جانبی)
• ولتاژ رو به جلو: 9.6 ولت (تایپ)
• طول عمر: TBD
• کنترل: کم نور PWM از طریق پین 23
